Линейный передатчик TP-141 / линейный приемник TP-142

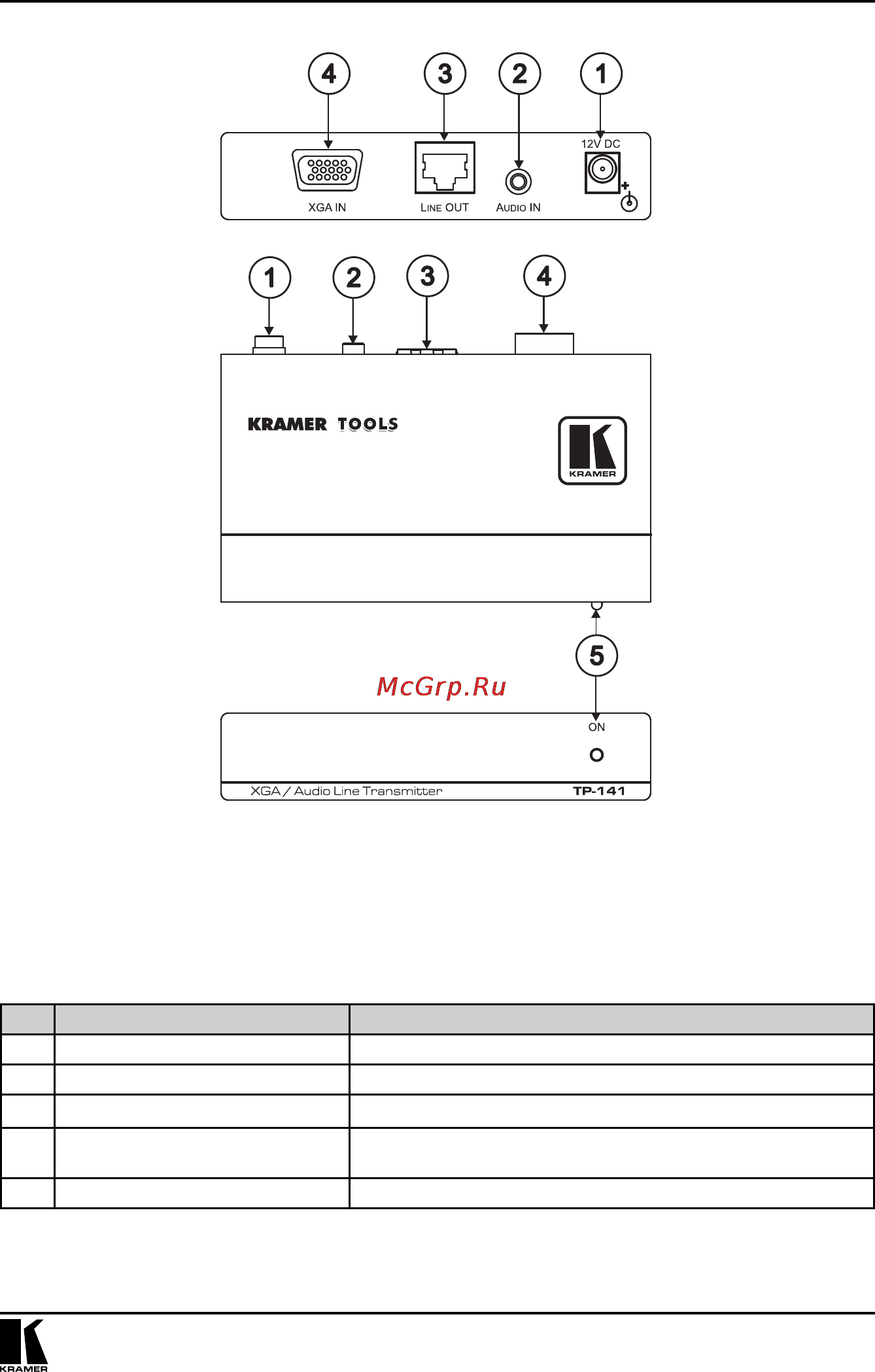

Рис. 1. Линейный передатчик XGA/звукового сигнала TP-141 — органы управления и

контроля

Таблица 1. Органы управления и контроля линейного передатчика XGA/звукового сигнала

TP-141

№ Компонент Назначение

1 12V DC Разъем +12 В постоянного тока для электропитания устройства.

2 3,5-мм мини-гнездо AUDIO IN Для подсоединения к источнику звукового сигнала.

3 Разъем LINE OUT типа RJ-45 Для соединения с разъемом LINE IN типа RJ-45 на TP-142.

4 15-контактный разъем XGA IN типа

HD (розетка)

Для подсоединения к источнику сигнала XGA.

5 Светодиодный индикатор ON Подсвечивается при наличии электропитания.
