Подсоединение устройств WP-580Txr и WP-580Rxr

Чтобы подсоединить прибор WP-580Rxr:

4. Подсоедините разъем HDMI OUT к приемнику сигнала HDMI (напри-

мер, к дисплею).

5. Подсоедините разъем HDBT IN типа RJ-45 через витую пару к разъему

HDBT OUT на приборе WP-580Txr.

Действуя иначе, можно подключить любое передающее устройство, имею-

щее сертификат HDBaseT, например, Kramer TP-580Trx.

6. Подсоедините сетевой адаптер на 5 В постоянного тока к разъему элек-

тропитания, а адаптер — к электросети (на рис. 5 не показан).

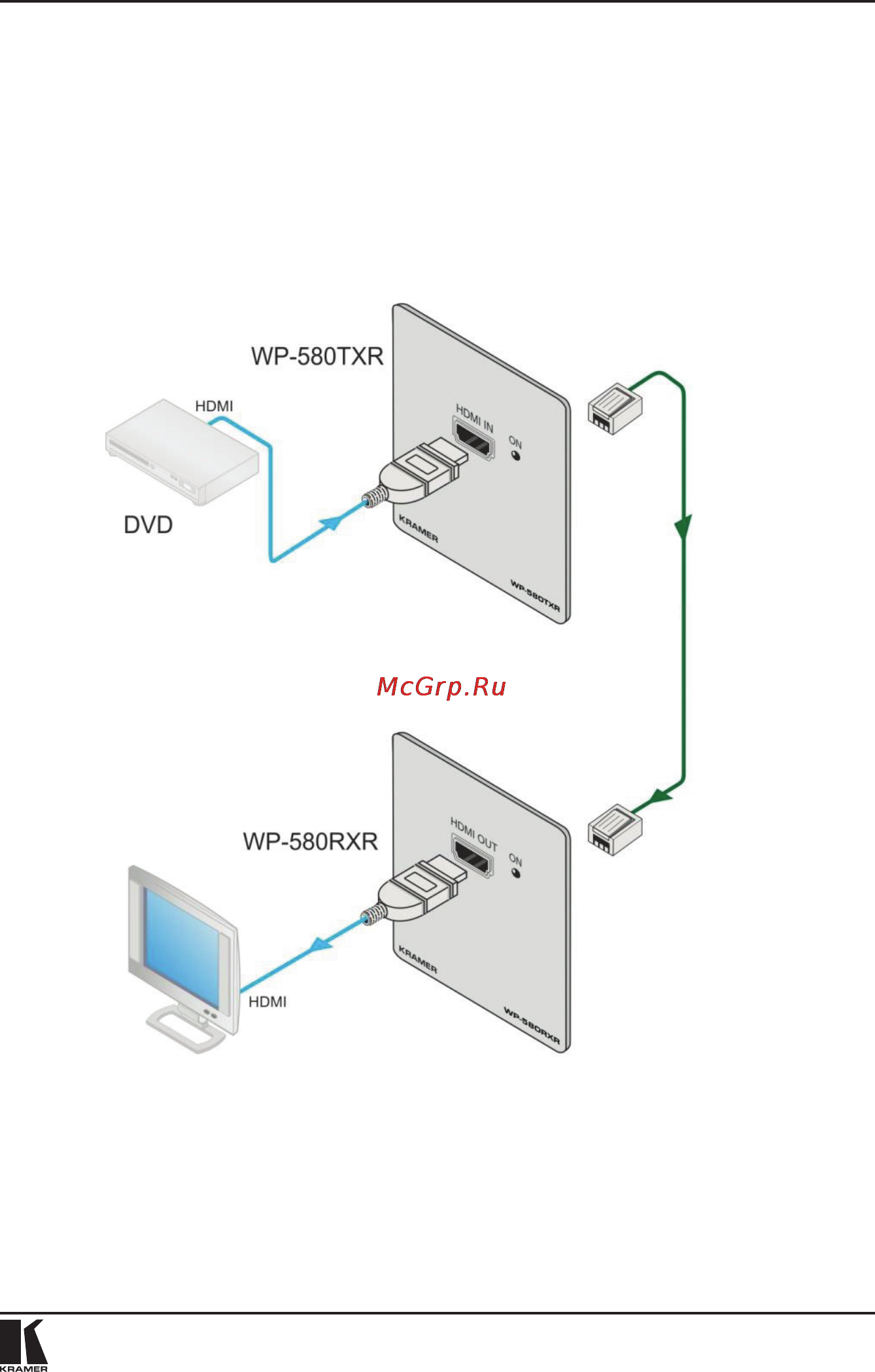

Рис. 5. Подсоединение приемо-передающей системы WP-580Txr /WP-580Rxr

Витая пара

Дисплей
