Подсоединение устройств WP-580Txr и WP-580Rxr

 



Настоящий подраздел определяют разделку разъемов витой пары при

использовании прямого кабеля с разъемами RJ-45 (следует иметь в виду,

что заземляющий экран кабеля должен быть подсоединен / распаян к

экрану разъема).

            





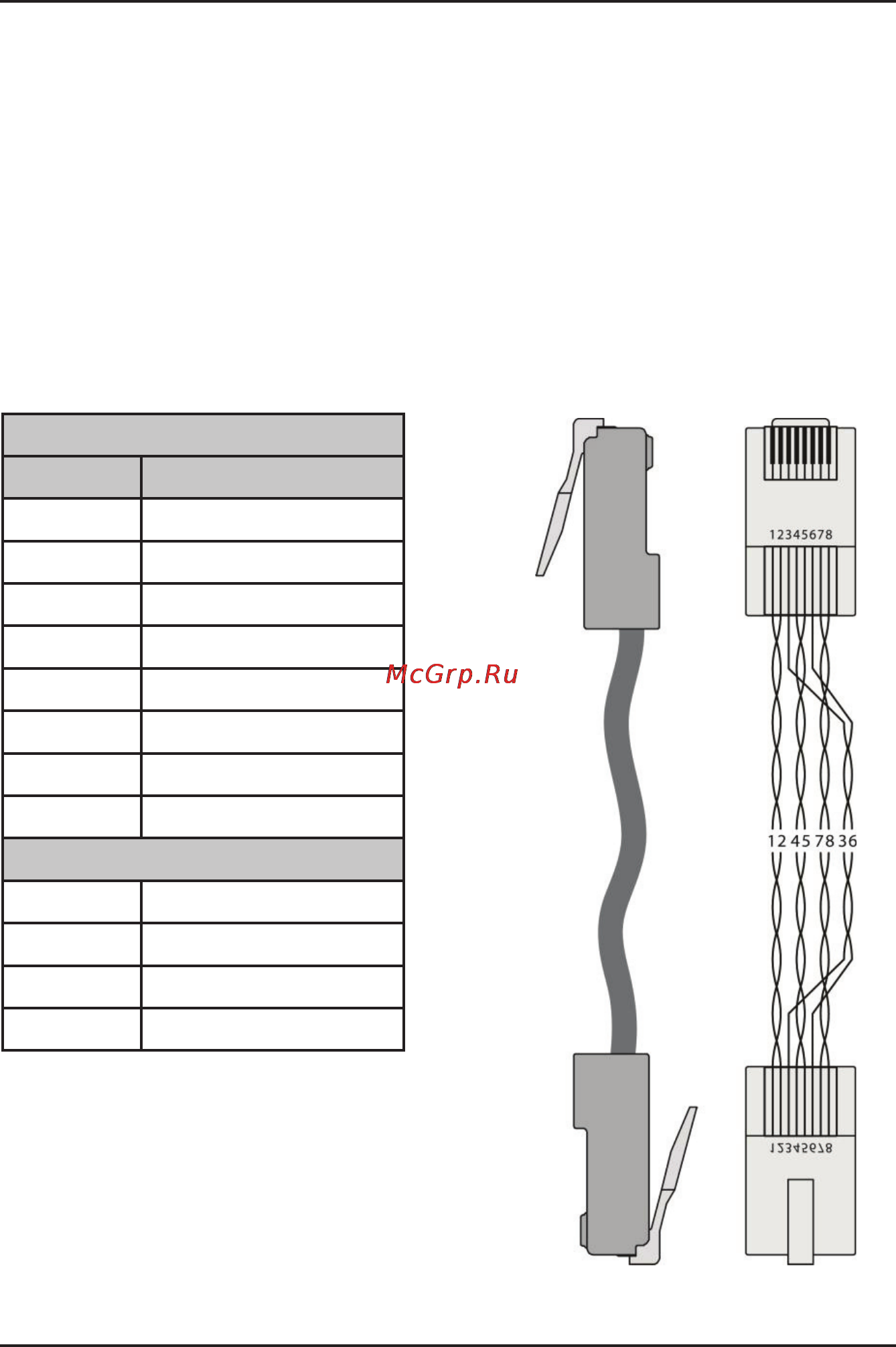

Рис. 6. Разделка разъема под витую пару



 

1 Оранжевый/Белый

2 Оранжевый

3 Зеленый/Белый

4 Синий

5 Синий/Белый

6 Зеленый

7 Коричневый/Белый

8 Коричневый

Пара 1 4 и 5

Пара 2 3 и 6

Пара 3 1 и 2

Пара 4 7 и 8
