KRAMER ELECTRONICS, LTD.

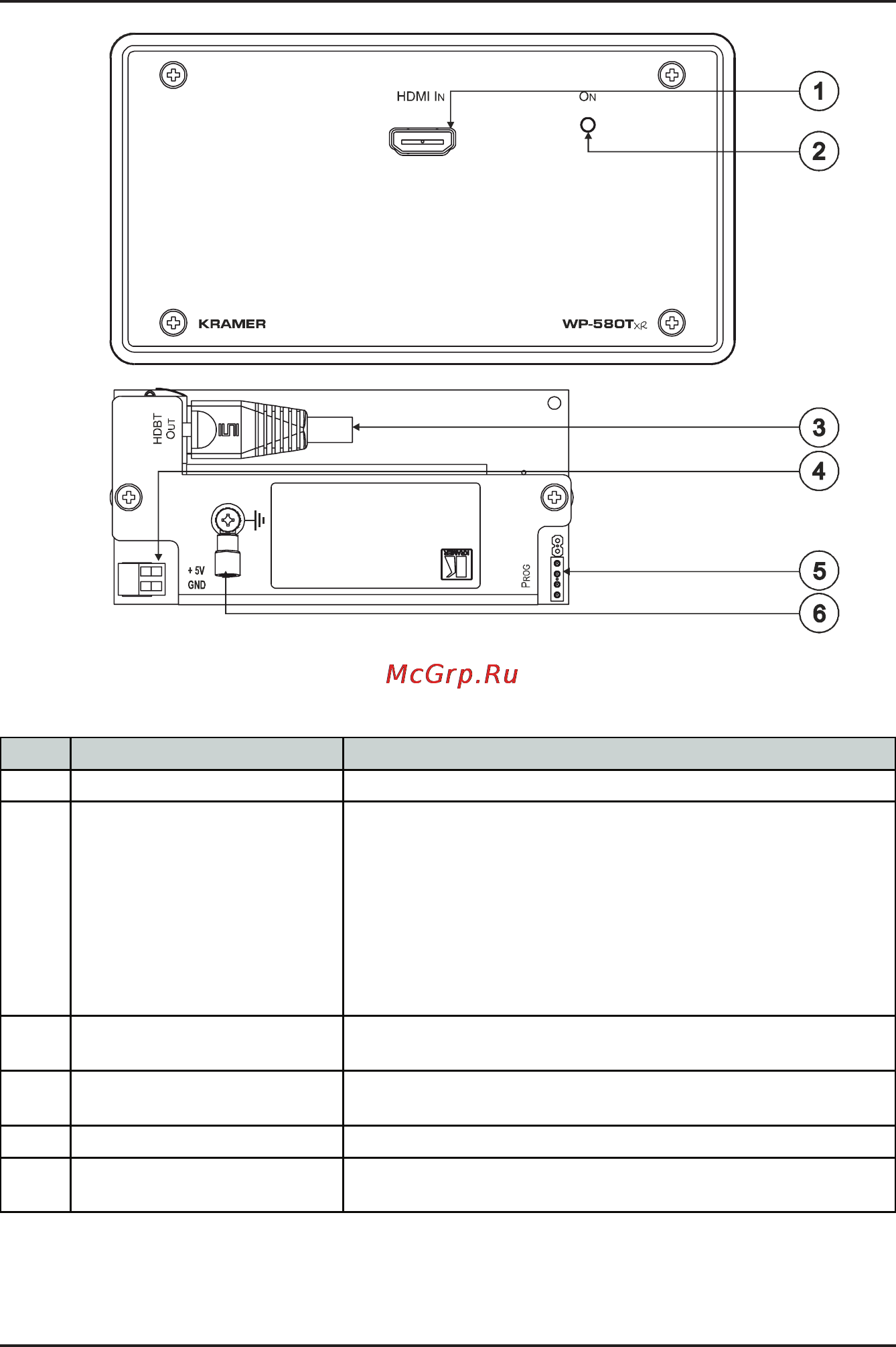

Элементы управления и разъемы
1 Разъем HDMI IN Для подключения к источнику сигнала HDMI.
2 Светодиодный индикатор ON
Подсвечивается:
красным — при наличии электропитания;
оранжевым — при наличии электропитания и подключении
входа или выхода;
зеленым — при наличии электропитания и подключении
активного входа и выхода.
Следует иметь в виду, что при отсутствии подключенного
входа устройство переходит в режим энергосбережения и
автоматически отключает устройство.
3
Разъем HDBT OUT типа
RJ-45
Для соединения с разъемом HDBT IN типа RJ-45 на приборе
.
4 Разъем 5V DC
Разъем +5 В постоянного тока для электропитания устрой-
ства.
5 4-контактный разъем PROG Для использования предприятием-изготовителем.
6 Клемма заземления
Для подсоединения заземляющего провода, см. подраздел
6.2.
Рис. 2. Передатчик сигналов HDMI в кабель витой пары WP-580Txr, исполнение для
Евросоюза (80 мм / 86 мм)
5 ПРИеМнИК СИгнАЛОВ HDMI Из
КАбеЛя ВИТОй ПАРы WP-580Rxr
Рис. 3. Приемник сигналов HDMI из кабеля витой пары WP-580Rxr, исполнение для США
Рис. 4. Приемник сигналов HDMI из кабеля витой пары WP-580Rxr, исполнение
для Евросоюза (80 мм / 86 мм)
