Kramer WP-580TXR [9/16] Приемник сигналов hdmi из кабеля витой пары wp 580rxr
![Kramer WP-580TXR [9/16] Приемник сигналов hdmi из кабеля витой пары wp 580rxr](/views2/1153079/page9/bg9.png)
9
9
Элементы управления и разъемы
5 ПРИеМнИК СИгнАЛОВ HDMI Из
КАбеЛя ВИТОй ПАРы WP-580Rxr

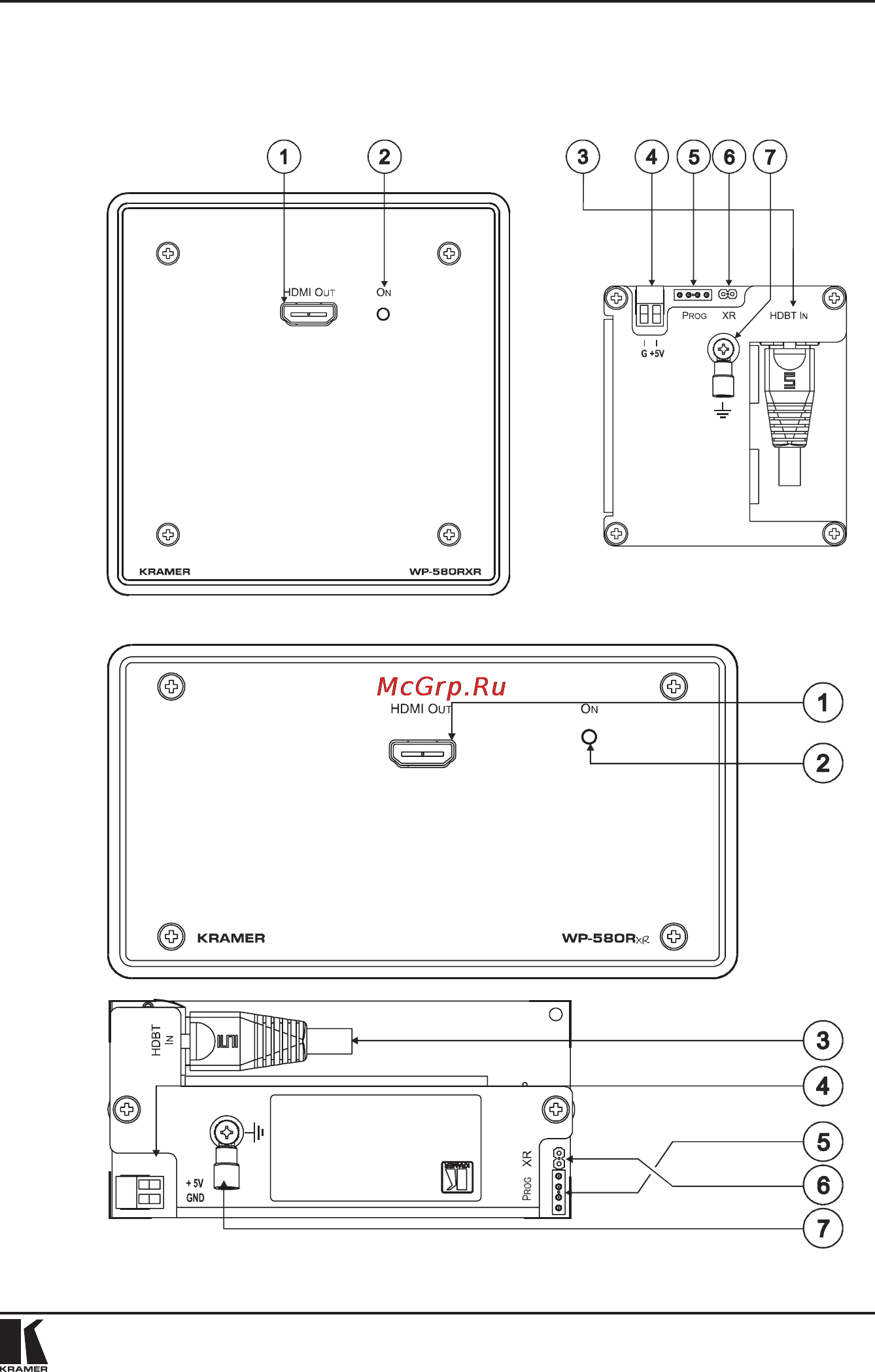

Рис. 3. Приемник сигналов HDMI из кабеля витой пары WP-580Rxr, исполнение для США
Рис. 4. Приемник сигналов HDMI из кабеля витой пары WP-580Rxr, исполнение
для Евросоюза (80 мм / 86 мм)
