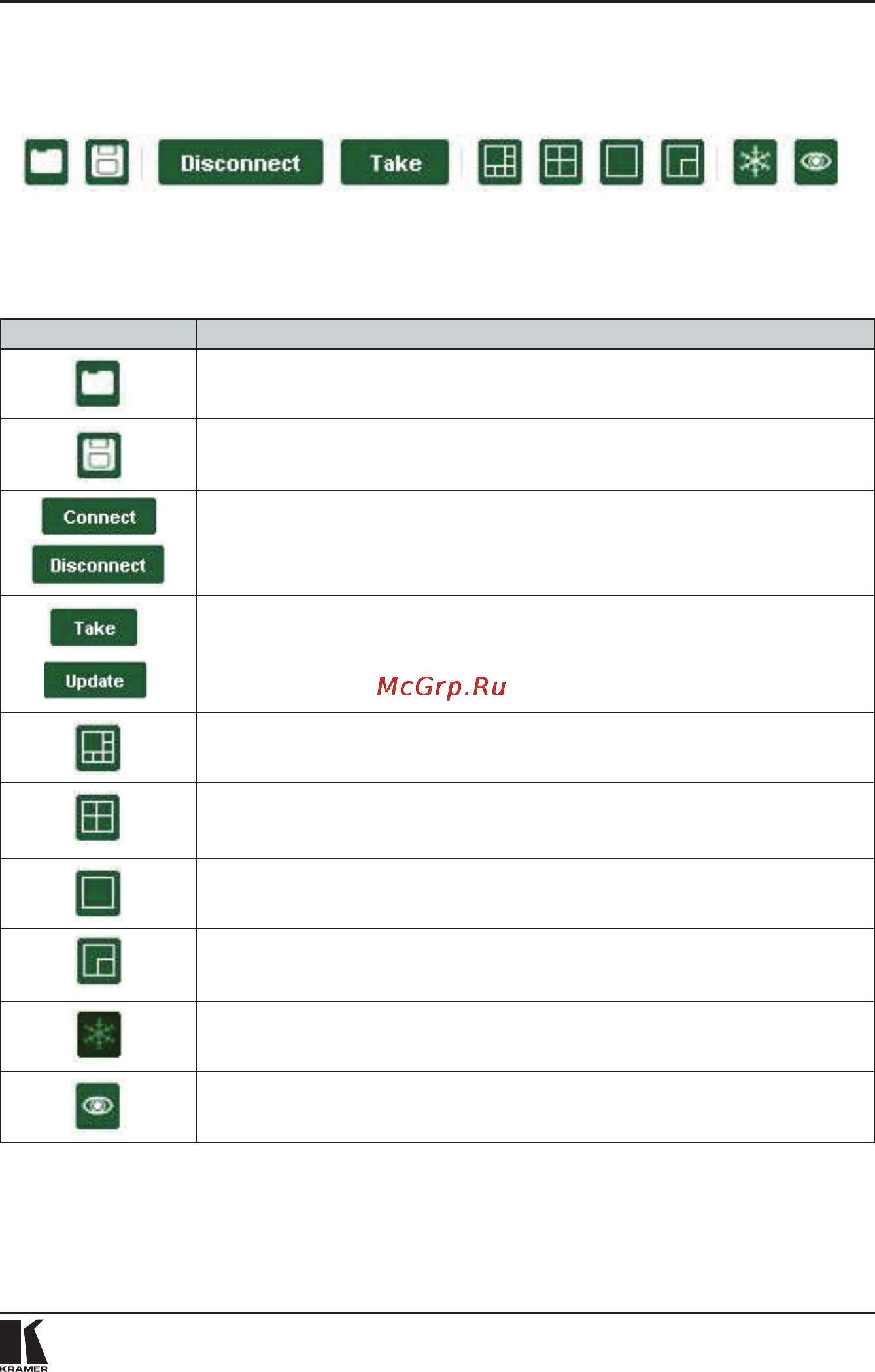

Дистанционное управление устройством картинка в картинке на 6 изображений квадратором экрана МУ 6 8 2 2 Панель инструментов быстрого доступа Кнопки панели инструментов быстрого доступа изображены на рис 7 и описаны в таблице 10 О Disconnect Take Рис 7 Панель инструментов быстрого доступа Таблица 11 Позиции панели инструментов быстрого доступа Компонент 0 Connect Описание Открывает уже существующий проект Сохраняет текущий проект Подключение к устройству и отключение от него см подраздел 8 2 3 Disconnect 1 Take I Нажмите Take чтобы получить возможность выполнения нескольких изменений в режиме off line Нажмите Update чтобы произвести изменения см подраздел 8 2 8 Update 1 Установка отображения на экране 6 оконной компоновки Установка отображения на экране 4 оконной компоновки квадратора и S Установка отображения на экране однооконной компоновки Установка отображения на экране 2 оконной компоновки Стоп кадр выходного видеосигнала Настройка видимости активного окна к 29
