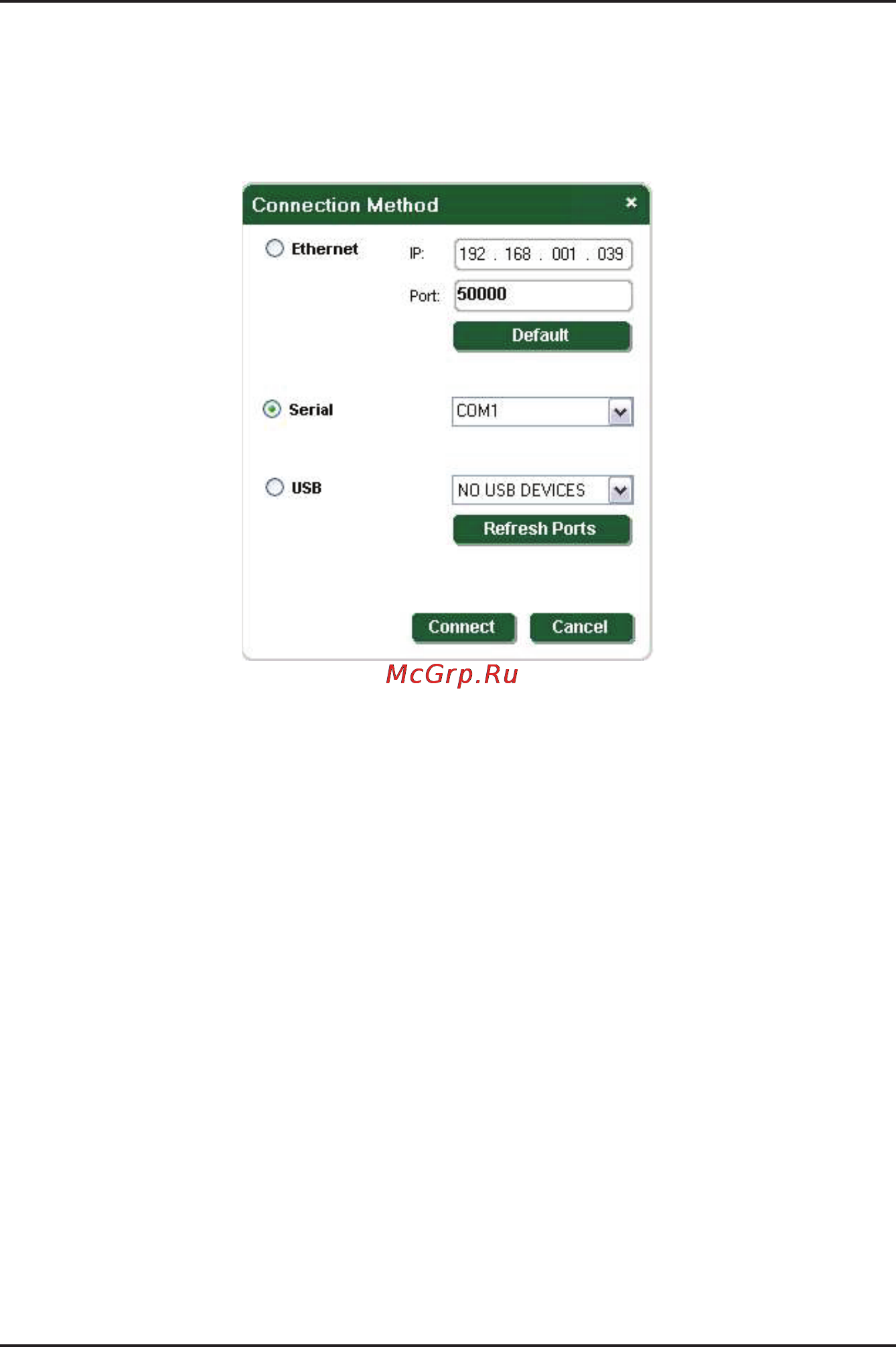

Дистанционное управление устройством картинка в картинке на 6 изображений квадратором экрана МУ 6 8 2 3 Подключение устройства Чтобы подключиться к устройству 1 Щелкните кнопку Connect Появится окно изображенное на рис 8 Рис 8 Окно подключения 2 Выберите нужный способ подключения Для Ethernet введите IP адрес и номер порта устройства Чтобы установить IP адрес и номер порта по умолчанию нажмите кнопку Default Для последовательного подключения выберите нужный Com порт из ниспадающего списка 3 Щелкните кнопку Connect При успешном подключении выводится главное окно изображенное на рис 6 Если подключение не завершилось успешно выводится сообщение об ошибке тайм аута 30 KRAMER ELECTRONICS LTD
