![Kramer MV-6-MD [32/48] Кнопки переключения switch](/img/pdf.png)
Kramer MV-6-MD [32/48] Кнопки переключения switch
![Kramer MV-6-MD [32/48] Кнопки переключения switch](/views2/1153372/page32/bg20.png)
KRAMER ELECTRONICS, LTD.

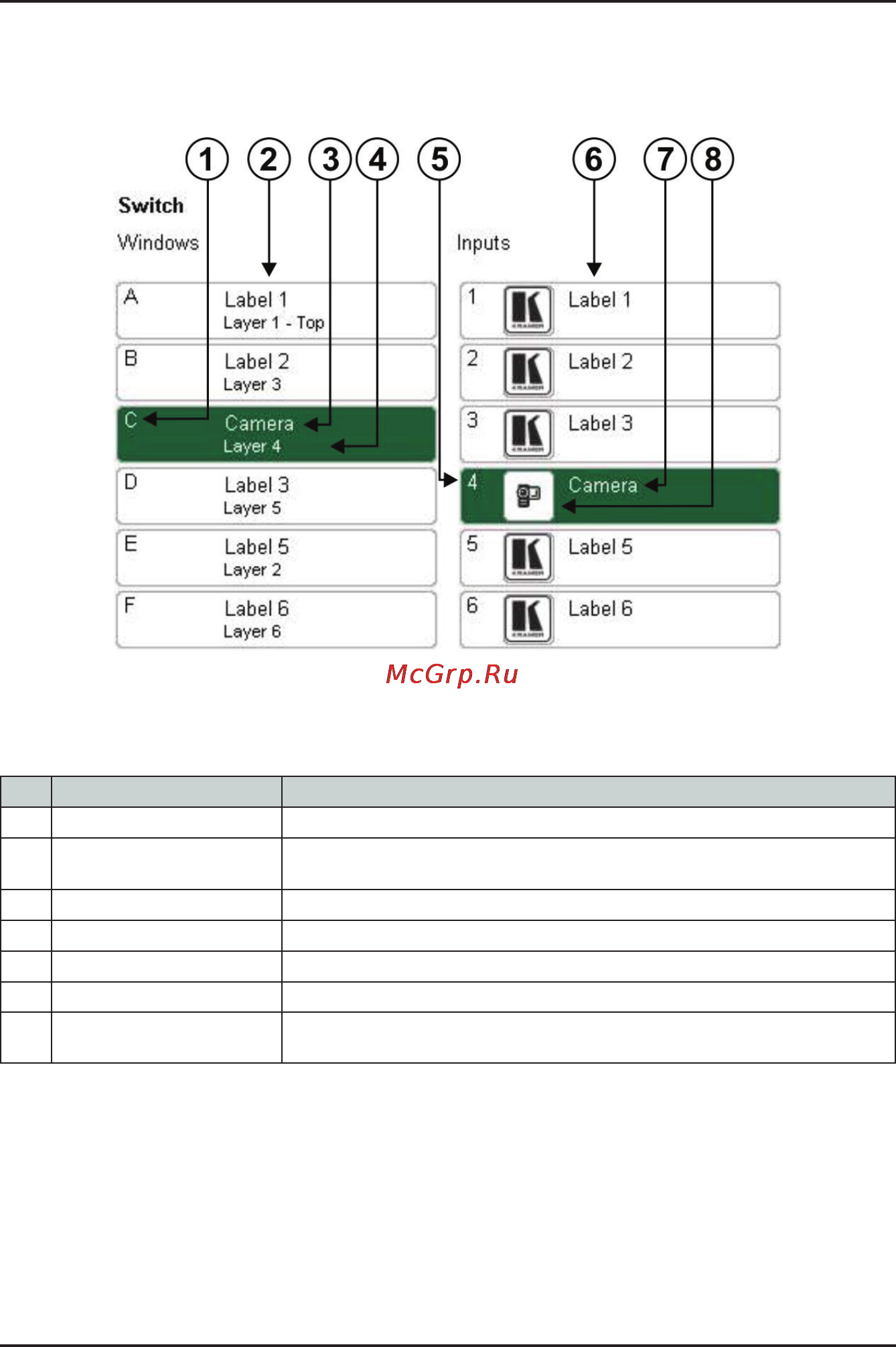

Рис. 10. Кнопки Switch
Таблица 12. Действие кнопок Switch
C
Windows
Camera
Layer 4
Camera
