KRAMER ELECTRONICS, LTD.
Управление VP-461
POwER Включение/выключение режима
энергосбережения.
PIP Включение / выключение режима
«картинка в картинке», см. подраз-
дел 6.2.
BLANK Переключение между пустым экра-
ном, черным экраном и изображе-
нием (для обоих окон).
FREEZE Включение / выключение режима стоп-
кадра выходного изображения (для
обоих окон).
HDMI1 Выбор входа HDMI.
HDMI2 Не используется.
DP Выбор входа DisplayPort.
PC1 Выбор входа VGA.
PC2 Не используется.
SDI Не используется.
CV1 Не используется.
CV2 Не используется.
YPbPr Не используется.
RESET TO XGA / 720P Сброс разрешения до XGA и 720p.
Нажмите кнопку ENTER для перехода
к различным уровням меню (стрелка
вправо).
С помощью кнопок со стрелками
вверх и вниз выбирайте численные
значения и регулируйте уровень
громкости выходного сигнала (если не
выбран режим экранного меню).
MENU Вызов / отмена экранного меню
и возврат к меню предыдущего
уровня.
MUTE Отключение / включение выходного
аудиосигнала.
HDMI1 Выбор входа HDMI.
HDMI2 Не используется.
DP Выбор входа DisplayPort.
PC1 Выбор входа VGA.
PC2 Не используется.
SDI Не используется.
CV1 Не используется.
CV2 Не используется.
YPbPr Не используется.
LOCK Блокировка кнопок передней панели.
RESET to XGA/720P Нажмите и удерживайте в нажатом
положении, чтобы выполнить сброс
разрешения к значению по умолча-
нию )переключение между режима-
ми XGA и 720p).

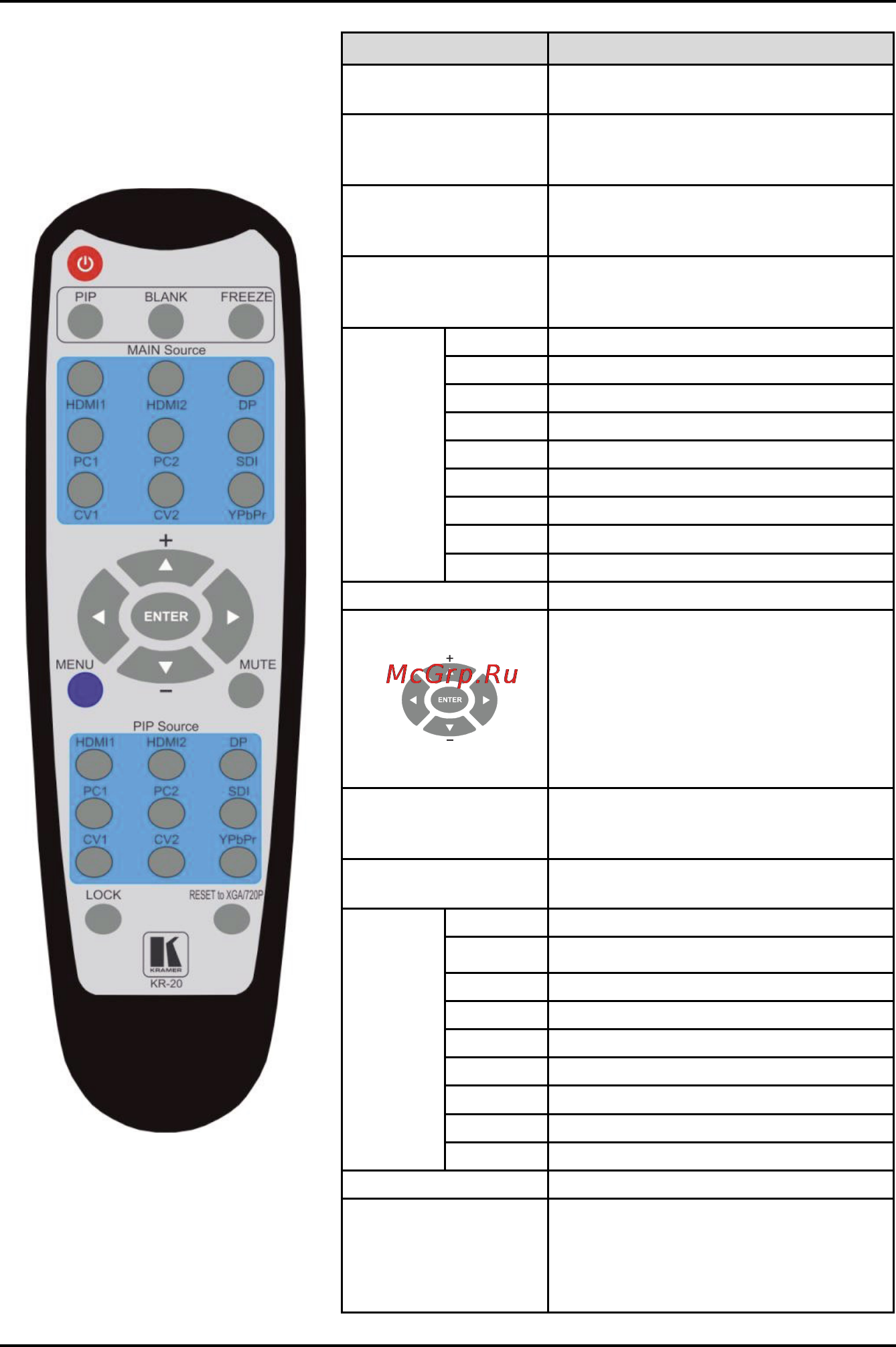

Рис. 21. Инфракрасный пульт
дистанционного управления
Входы главного окна Main
Source
Входы окна «картинки в
картинке» PIP Source
