Miele DA 270 [20/32] Размеры прибора
![Miele DA 270 EXT [20/32] Размеры прибора](/views2/1015340/page20/bg14.png)

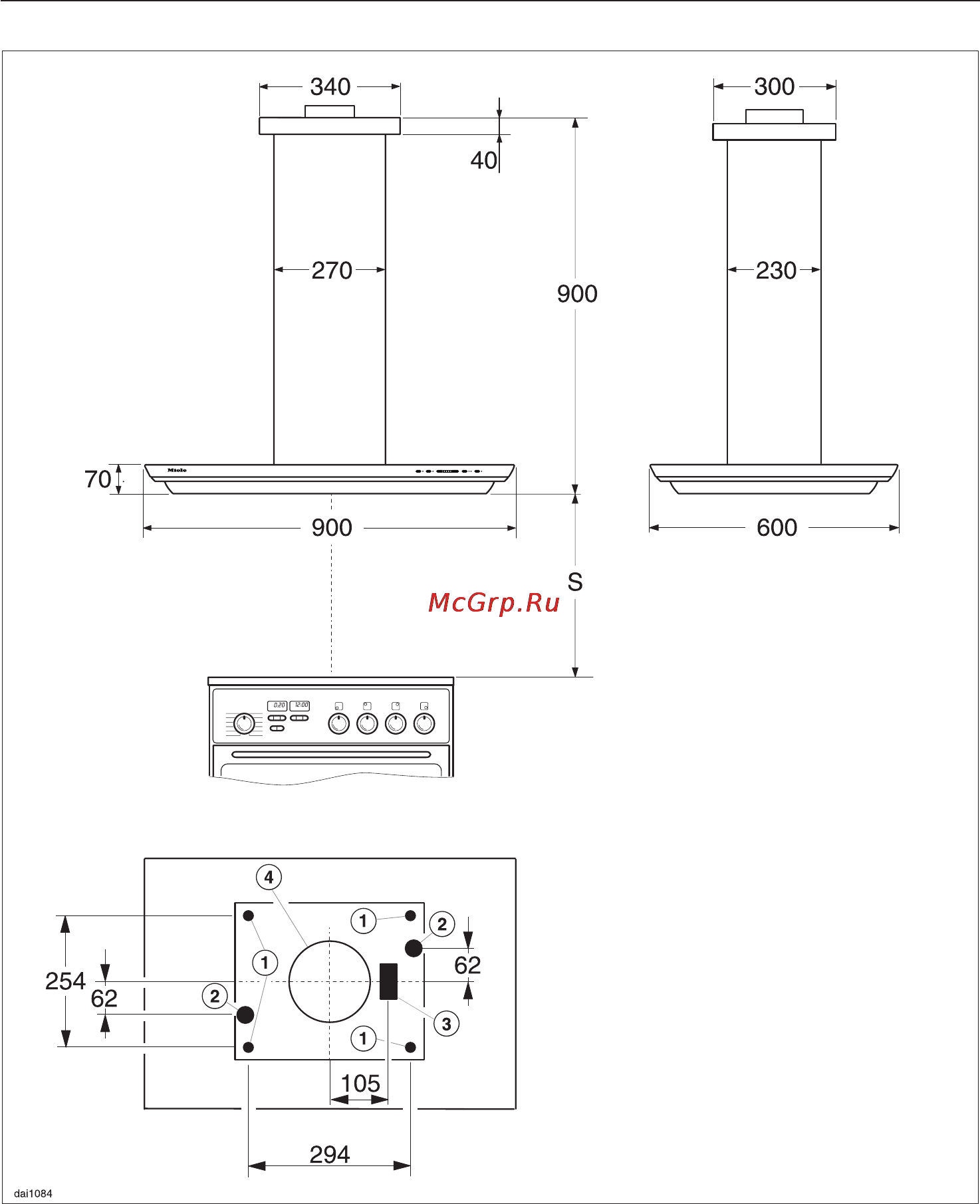

a Отверстия для крепления к потолку; шурупы C 8 мм
b Место вывода сетевого провода
c Место вывода соединительного кабеля для подключения к выносному
вентилятору; мин. 65 x 30 мм
d Штуцер воздуховода C 150 мм
Размеры прибора
20
Содержание
- Инструкция по эксплуатации и монтажу 1
- Кухонная вытяжка da 270 da 270 ext da 270 alu da 270 ext alu 1
- Содержание 2
- Ваш вклад в охрану окружающей среды 3
- Утилизaция oтcлyжившeгo прибoрa 3
- Утилизaция трaнcпoртнoй yпaкoвки 3
- Надлежащее использование кухонной вытяжки 4
- Правила технической безо пасности 4
- Указания по безопасности и предупреждения 4
- Указания по безопасности и предупреждения 5
- Эксплуатация 5
- Монтаж вытяжки 6
- Указания по безопасности и предупреждения 6
- Указания по безопасности и предупреждения 7
- Утилизация изделия по окончании срока службы 7
- A декоративная рамка 9
- B труба вытяжки 9
- C корпус вытяжки 9
- D подсветка по периметру 9
- E местное освещение 9
- F жиропоглощающий фильтр 9
- G клавиша вкл выкл подсветки по периметру 9
- H кнопка включения местного освещения 9
- I кнопка вкл выкл вентилятора 9
- J кнопки установки мощности вентилятора 9
- K кнопка остаточного хода вентилятора 9
- L кнопка жиропоглоща ющего фильтра 9
- Описание прибора 9
- В режиме отвода воздуха 10
- С внешним вентилятором 10
- Функциональные особенности 10
- Включение вентилятора 11
- Выбор уровня мощности 11
- Остаточный ход вентилятора 11
- Управление 11
- Включение местного освещения 12
- Выключение вентилятора 12
- Выключение местного освещения 12
- Подсветка по периметру 12
- Регулировка яркости местного освещения 12
- Управление 12
- Счетчик рабочих часов 13
- Управление 13
- Управление 14
- Корпус 15
- Чистка и уход 15
- Жиропоглощающий фильтр 16
- Чистка и уход 16
- Чистка и уход 17
- Замена галогенных ламп 18
- Чистка и уход 18
- Сервисная служба 19
- Размеры прибора 20
- Монтаж 21
- Монтаж 22
- Монтаж 23
- Монтаж 24
- Монтаж 25
- Bытяжнoй вoздyxoвoд 26
- Bытяжнoй вoздyxoвoд 27
- Заслонка для предотвра щения образования кoндeнcaтa 27
- Подключение к электросети 28
- Стационарное подключение 28
- Технические данные 29
