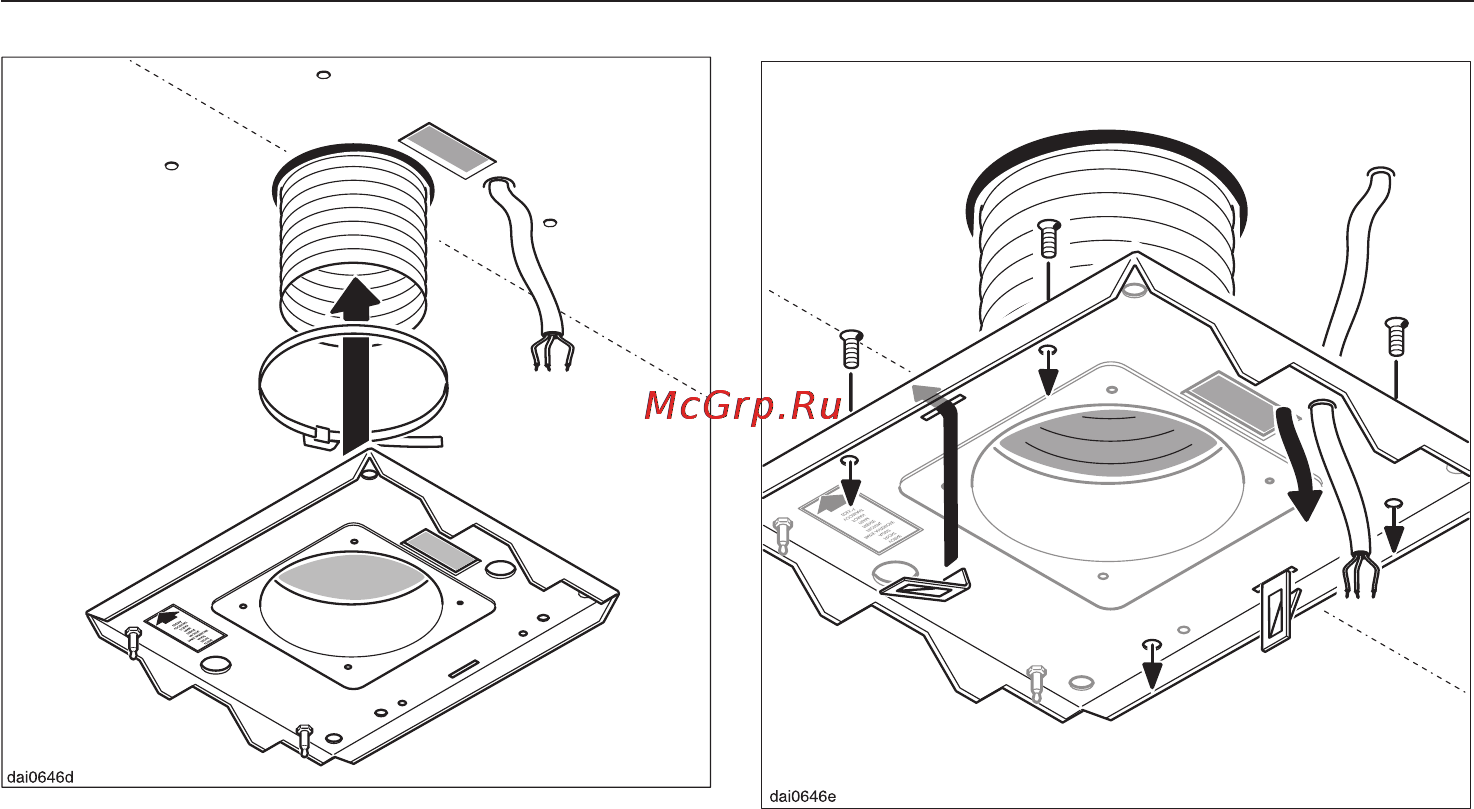

^ Прикрепите воздуховод хомутом к
потолочной пластине.
^ Подготовьте потолочную пластину к
монтажу. Для этого снизу вставьте
зажимы в шлицы.
^ Протяните сетевой кабель через
потолочную пластину.
^ Сверху вставьте четыре шурупа
M 6 x 20 с потайными головками в
углубленные отверстия.
Сверху зафиксируйте шурупы
клейкой лентой, чтобы при
навинчивании гаек они не
выдавились наверх.
Монтаж
23
