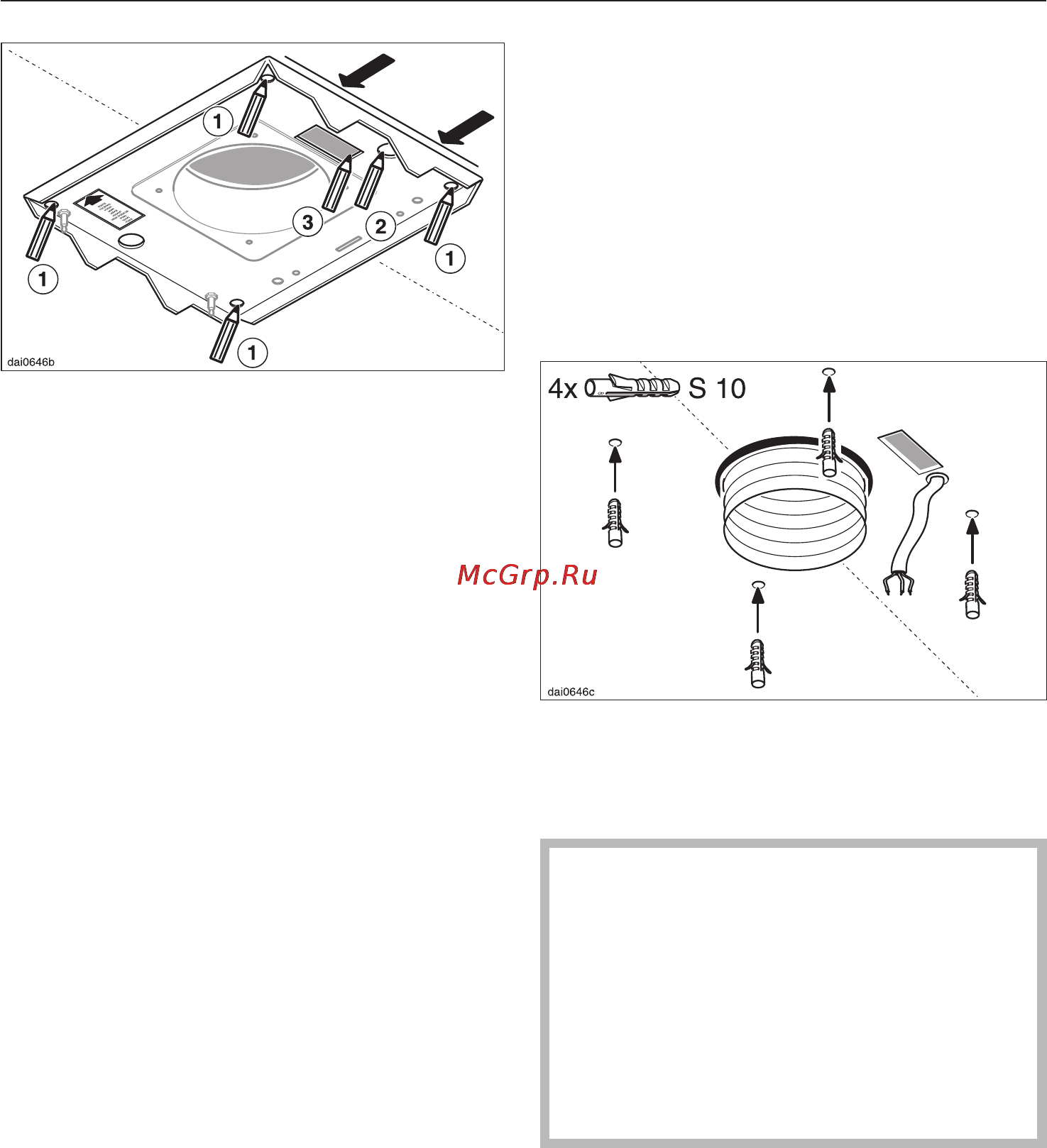

Приложите потолочную пластину и
точно ее выровняйте. Оранжевая
стрелка на потолочной пластине
должна показывать в сторону
передней части вытяжки.
^ Нарисуйте 4 отметки для отверстий
a крепления потолочной пластины
и отметьте положение места выво-
да сетевого кабеля b.
Выберите место вывода сетевого
кабеля b так, чтобы обеспечить
наиболее короткое расстояние от
кабеля до присоединения трубы
вытяжки.
^
Если вытяжка подключается к
выносному вентилятору, отметьте
также соответствующее место вы
-
вода c для соединительного
кабеля.
^
Проложите в потолке сетевой
кабель и воздуховод C 150 мм.
Если условия монтажа позволяют
использовать только воздуховод
C 125 мм, то в специализированной
торговой сети следует приобрести
переходный штуцер (см. главу "Возду
-
ховод").
^
Если вытяжка подключается к
выносному вентилятору, изготовьте
также соответствующее место вы
-
вода для соединительного кабеля с
вентилятором. Проследите, чтобы
диаметр был достаточным для
прохода через отверстие
соединительного разъема с шестью
полюсами.
^ Просверлите в потолке 4 отверстия
C 10 мм и вставьте в них дюбели
S10.
Прилагаемый крепежный материал
предназначен для монтажа
вытяжки на бетонном потолке. Для
других конструкций потолка выбе
-
рите подходящие средства
крепежа. Проследите, чтобы
потолок был достаточно
устойчивым.
Монтаж
22
