14 Абонентские оптические терминалы
Status
индикатор сигнализации прохождения авторизации устройства
Power
индикатор питания и статуса работы

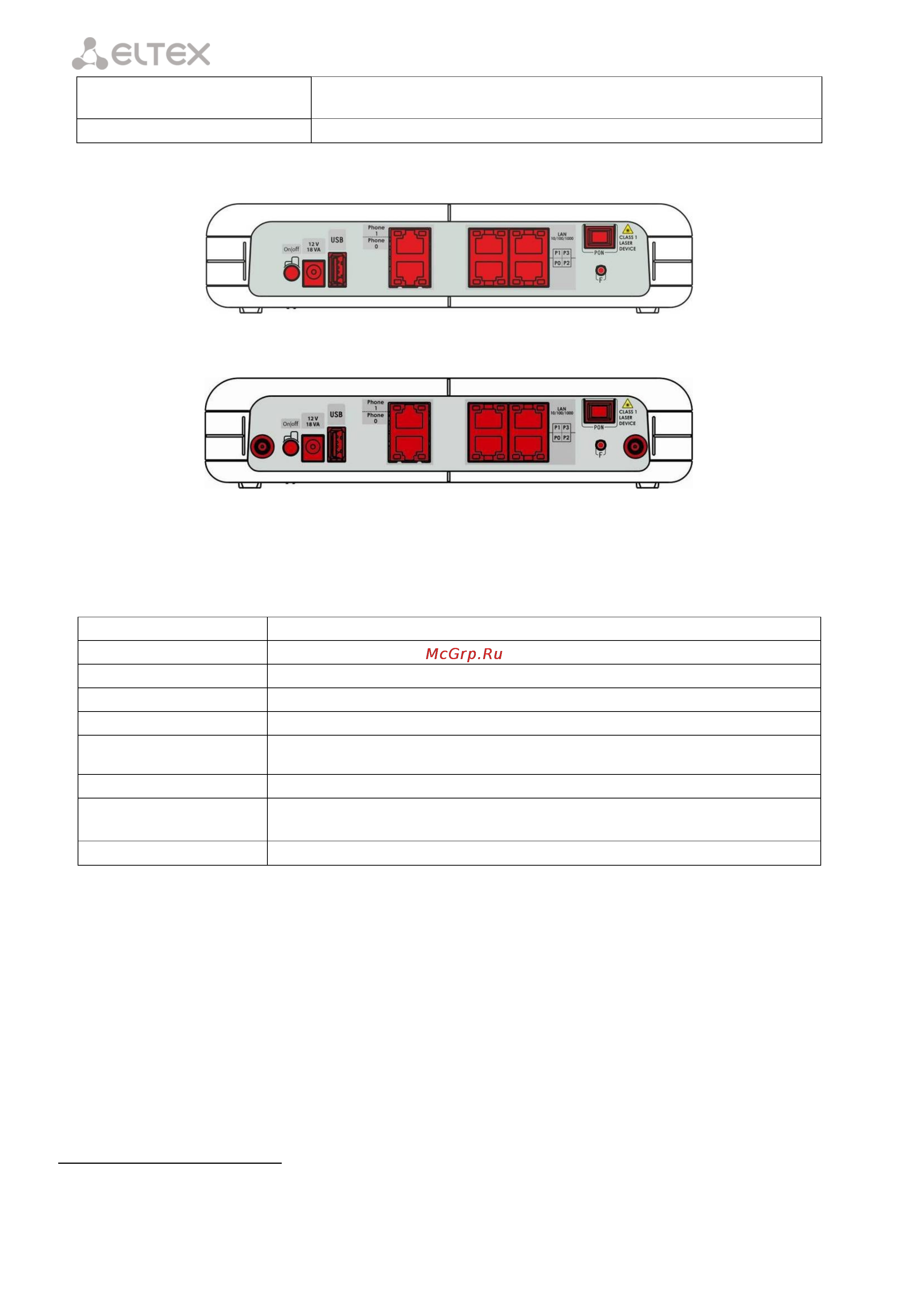

Внешний вид задней панели устройств из серии NTP-RG приведен на рисунках 8-9.
Рисунок 8 – Внешний вид задней панели NTP-RG-1402G
Рисунок 9 – Внешний вид задней панели NTP-RG-1402G-W
На задней панели устройств расположены следующие разъемы и органы управления, Таблица 5.
Таблица 5 – Описание разъемов, и органов управления задней панели
Элемент задней панели
Описание
On/Off
тумблер питания
12V
разъем подключения адаптера питания
USB
разъем для подключения USB-устройств
Phone0, Phone 1
1
разъемы RJ-11 для подключения аналоговых телефонных аппаратов
LAN Р0 – Р1
разъемы RJ-45 10/100/1000Base-T
PON
разъем SC/APC (розетка) PON оптического интерфейса GPON
F
функциональная кнопка для перезагрузки устройства и сброса к заводским
настройкам
Разъемы для антенны
2
разъемы предназначены для присоединения антенн Wi-Fi
2.6 Световая индикация
2.6.1 Серия NTP-2
Текущее состояние устройства отображается при помощи индикаторов LAN, TV, Status, PON, Power,
расположенных на передней панели.
Перечень состояний индикаторов приведен в таблице 6.
1
Только для моделей NTP-RG-1402
2
Только для моделей NTP-RG-1402G(C)-W, NTP-RG-1400G(C)-W
