18 Абонентские оптические терминалы

3 АРХИТЕКТУРА NTP-RG-1402

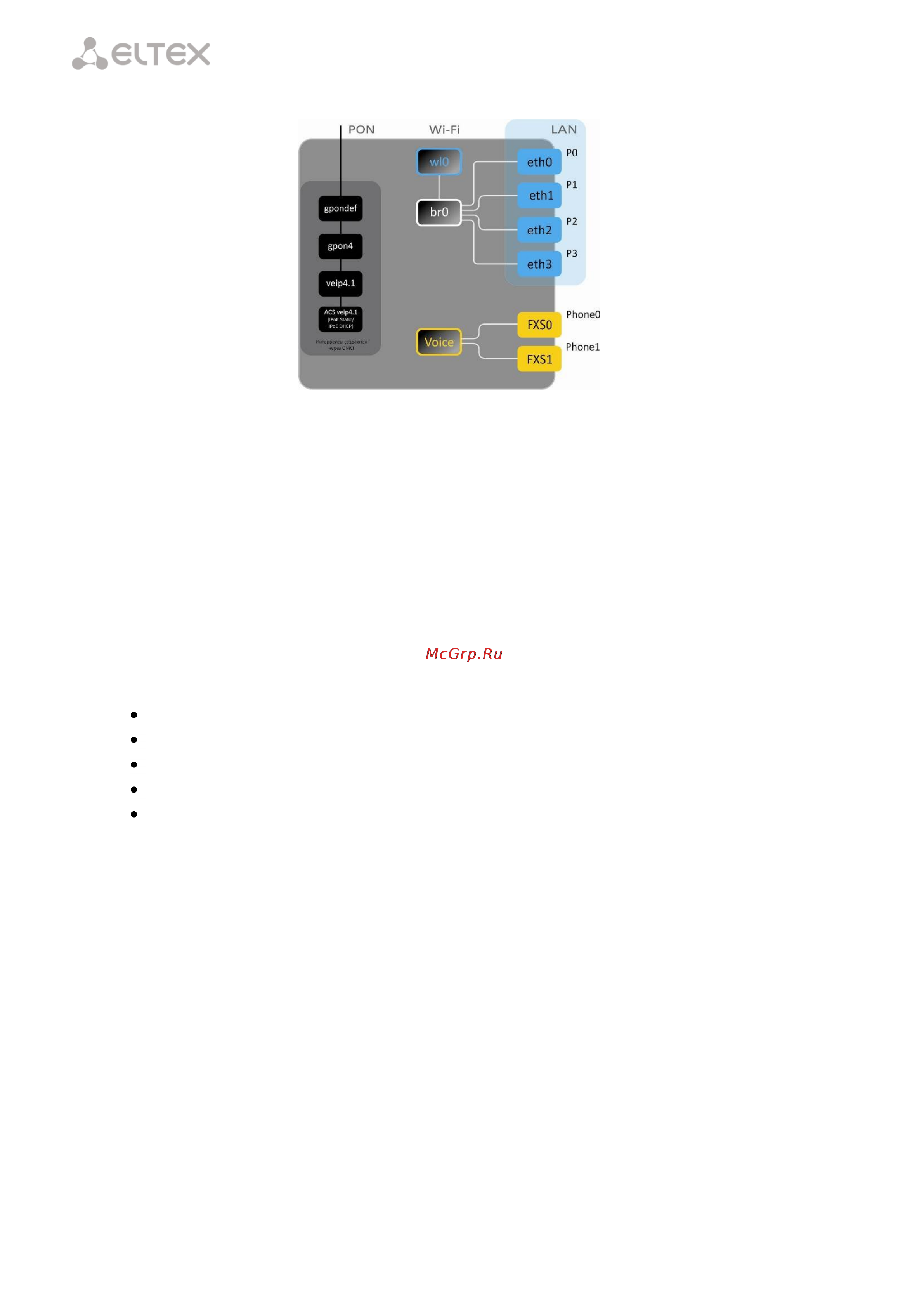

Рисунок 10 – Архитектура устройства с заводской конфигурацией

Основные элементы устройства

– оптический приемо-передатчик (SFF-модуль/Triplexer) - предназначен для преобразования

оптического сигнала в электрический. В моделях NTP-RG-1402GC-(W) в качестве приемо-

передатчика используется Triplexer, который позволяет принимать оптический сигнал на

длине волны 1550нм, преобразовывать его в аналоговый электрический сигнал КТВ и

подавать на разъем SMB.;

– процессор (PON-чип) – является конвертором интерфейсов Ethernet и GPON;

– Wi-Fi модуль (для устройств NTP-RG-14xxG(C)-W) – предназначен для организации

беспроводного интерфейса на устройстве.

При заводской (начальной) конфигурации в устройстве присутствуют следующие логические блоки

(рисунок 10):

br0;

Voice (блок IP телефонии);

eth0…3;

FXS0…1;

wl0.

Блок br0 предназначен для объединения портов LAN в одну группу.

Блоки eth0..3 физически являются Ethernet-портами с разъемом RJ-45 для подключения ПК, STB или

других сетевых устройств. Логически включены в блок br0.

Блоки FXS0..1 физически являются портами с разъемом RJ-11 для подключения аналоговых

телефонных аппаратов. Логически включены в блок Voice. Управление блоком Voice может

осуществляться через WEB-интерфейс, а также удаленно с помощью сервера ACS по протоколу TR-069. В

данном блоке задаются параметры сервиса VoIP (адрес SIP сервера, номера телефонных аппаратов,

услуги ДВО и т.д).

Блок wl0 является интерфейсом для подключения Wi-Fi-модуля.

При подключении к устройству ОВ (установлении успешного соединения со станционным

оптическим устройством OLT) дополнительно создаются блоки gpondef, gpon4, veip4, veip4.1 (ACS) при

помощи протокола OMCI (ONT Management and Control Interface).
