Блок ACS может работать в 2-х режимах: IPoE Static (задание статического адреса для интерфейса

veip4.1) и IPoE DHCP (получение адреса автоматически по протоколу DHCP). Блок используется для

удаленного управления устройством с помощью сервера ACS (Auto Configuration Server – сервер

автоконфигурации абонентских устройств). При помощи данного блока организуется взаимодействие с

абонентским оборудованием, осуществляется обработка запросов от устройств NTP и подключаются

сервисы.

На рисунке 11 представлена архитектура устройства, сконфигурированного для предоставления

услуг Triple Play.

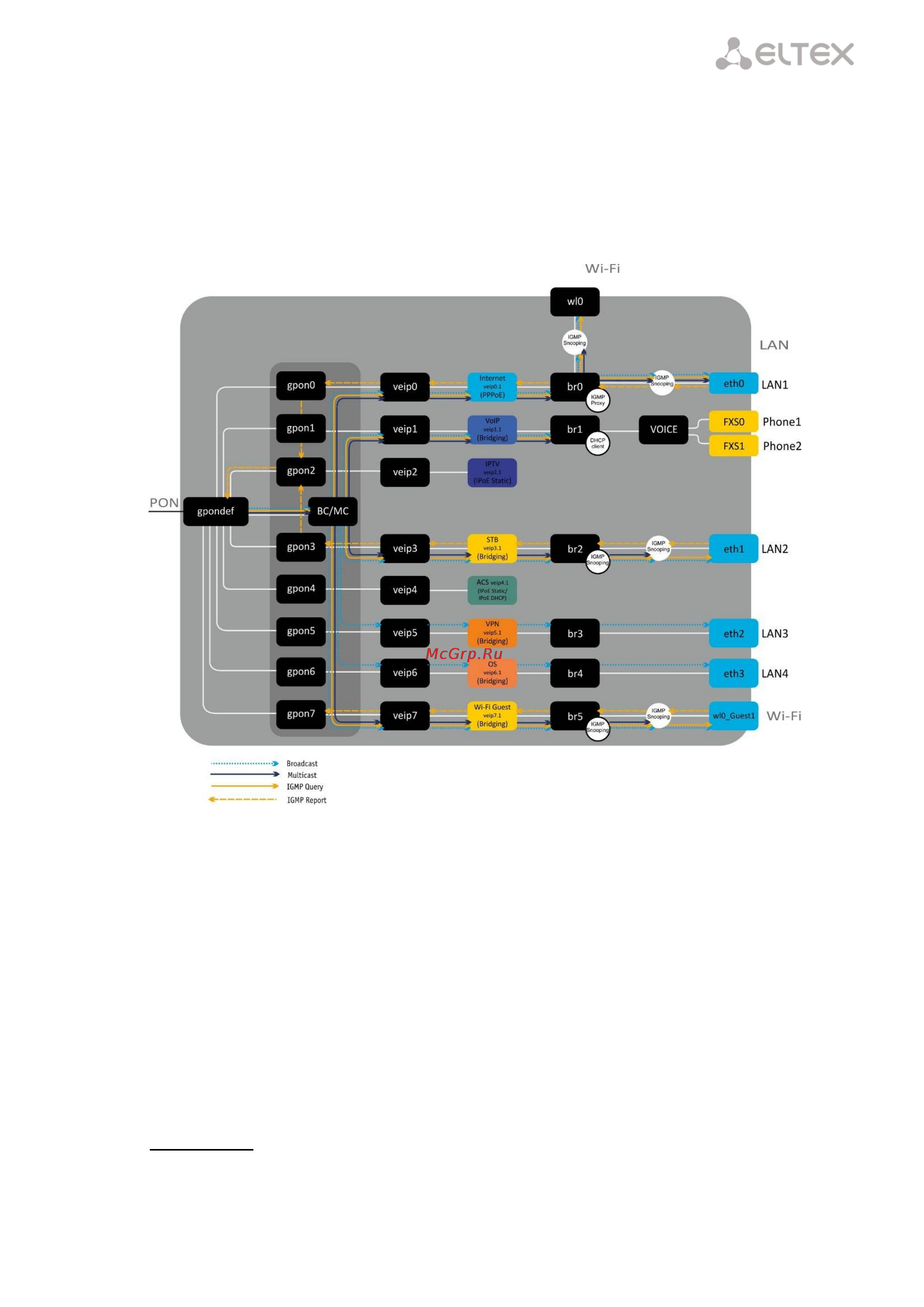

Рисунок 11 –Архитектура устройства, сконфигурированного для предоставления услуг Triple Play

Блоки gpon i (где i=0..7) представляют собой логическое окончание gem-портов, по которым

передается трафик различных услуг. Весь unicast-трафик, проходящий через блоки gpon i (gpon0 –

gpon7) передается на соответствующие veip-интерфейсы.

Блок BC/MC является логическим окончанием GEM-портов широковещательной (broadcast) и

групповой (multicast) передачи. Через него передается multicast/broadcast-трафик в нисходящем потоке

(downstream).

Veip-интерфейсы обеспечивают стык интерфейсов gpon (OMCI часть) и Linux-интерфейсов. Через

veip I интерфейсы (где i=0…7) передается тегированный трафик, полученный с соответствующих veip

i.n-интерфейсов.

Multicast/broadcast-трафик, полученный с блока MC/BC, попадает на все veip-интерфейсы.

Блоки veip i.n являются WAN-интерфейсами роутера устройства, каждый из которых служит для

предоставления определенного вида услуг. В приведенном примере:

– veip0.1 служит для предоставления услуги Internet;
