120 Ethernet-коммутаторы серии MES3000
5.15.12 Настройка функции Layer 2 Protocol Tunneling (L2PT)
Функция Layer 2 Protocol Tunneling (L2PT) позволяет пропускать служебные пакеты
различных L2-протоколов (PDU) через сеть провайдера, что позволяет «прозрачно» связать
клиентские сегменты сети.
L2PT инкапсулирует PDU на граничном коммутаторе, передает их на другой граничный
коммутатор, который ожидает специальные инкапсулированные кадры, а затем декапсулирует их,
что позволяет пользователям передавать информацию 2-го уровня через сеть провайдера.
Коммутаторы MES3000 предоставляют возможность инкапсулировать STP/RSTP/MSTP BPDU.
Пример:
Если включить L2PT для протокола STP, то коммутаторы A, B, C и D будут объединены в одно
связующее дерево, несмотря на то, что коммутатор A не соединен напрямую с коммутаторами B, C
и D (рисунок 23). Информация об изменении топологии сети может быть передана сквозь сеть
провайдера.

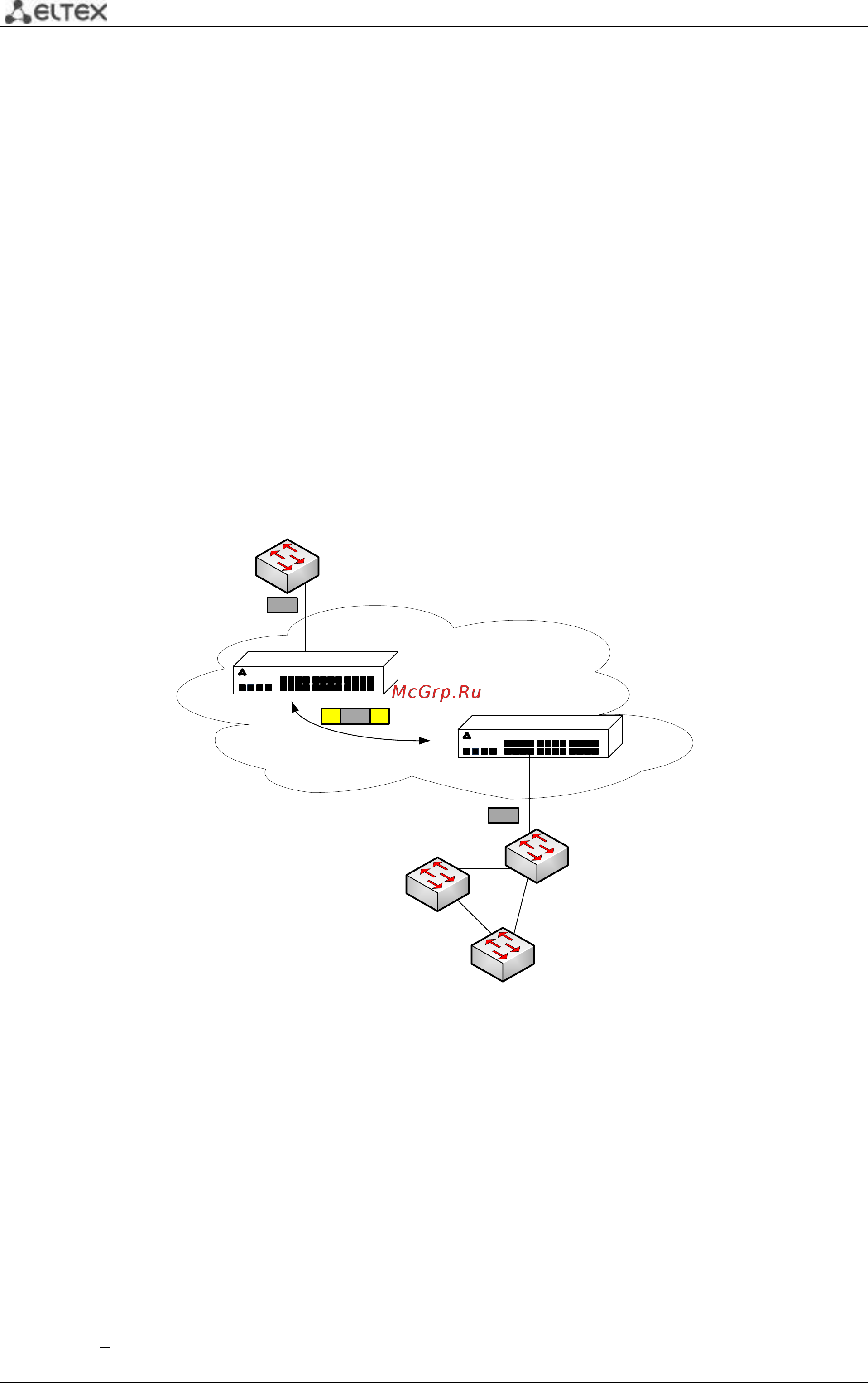

Рисунок 23 - Пример
Алгоритм работы функционала следующий:
Инкапсуляция:
1. Все L2 PDU перехватываются на CPU;
2. Подсистема L2PT определяет L2 протокол, которому соответствует принятый PDU, и проверяет,
включена ли на порту, с которого принят этот PDU, настройка l2protocol-tunnel для данного L2
протокола.
Если включена, то:
во все порты VLAN, на которых включено туннелирование, отправляется PDU-фрейм;
Service Provider's
Network
A
B
C
D
1
2
STP
STP
STP
