22 Ethernet-коммутаторы серии MES3000
Таблица 2.10 – Описание разъемов, индикаторов и органов управления передней панели
№
Элемент панели
передней
Описание
1
XG1, XG2
XG3, XG4
Слоты для установки трансиверов.
Для устройств серии MES3100 трансиверы SFP+/SFP.
Для устройств серии MES3224:
- слоты XG1, XG2 для установки трансиверов 10G XFP;
- слоты XG3, XG4 для установки трансиверов 10G SFP+/ 1G SFP.
2
XG1, XG2
XG3, XG4
Индикаторы работы оптических интерфейсов XG.
3
[1 .. 8/16/24]
8/16/24 порта Gigabit Ethernet.
Для устройств MES3108, MES3116, MES3124, MES3224: 10/100/1000
Base-T (RJ-45).
Для устройств MES3108F, MES3116F, MES3124F, MES3224F:
1000 Base-X (SFP).
4
MES3108F
3, 4, 7, 8
Комбинированные порты 10/100/1000 Base-T (RJ-45).
MES3116F
7, 8, 15, 16
MES3124F
MES3224F
11, 12, 23, 24
5
Unit ID
Индикаторы номера устройства в стеке.
Power
Индикатор питания устройства.
Master
Индикатор режима работы устройства (ведущий/ведомый).
Fan
Индикатор работы вентиляторов.
RPS
Индикатор резервного электропитания.
6
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам:
- при нажатии на кнопку длительностью менее 10 с происходит
перезагрузка устройства.
- при нажатии на кнопку длительностью более 10 с. происходит сброс
устройства до заводской конфигурации.
7
Console
Консольный порт RS-232 для локального управления устройством.
2.4.2 Задняя панель устройства

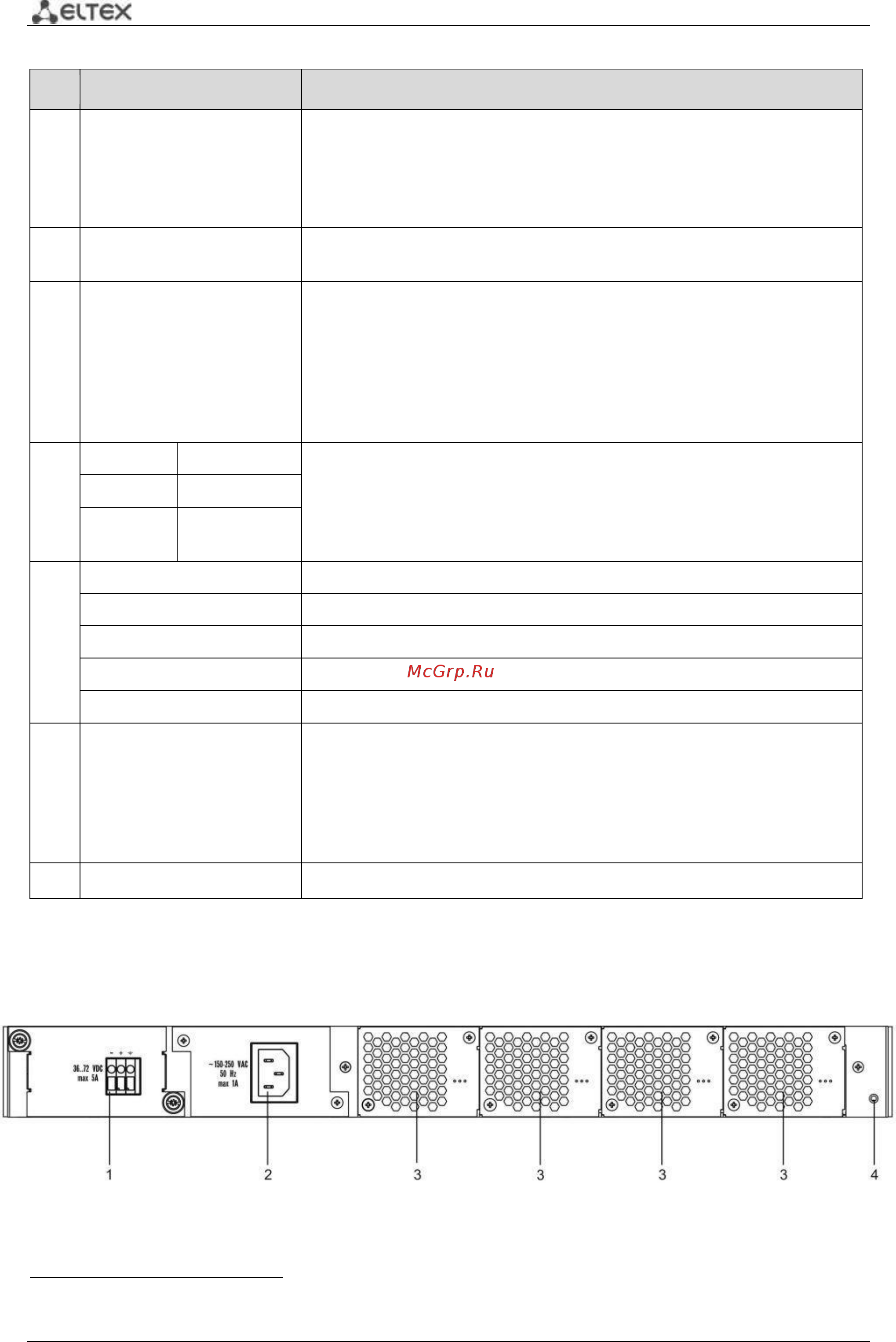

Внешний вид задней панели коммутаторов серии MES3000 приведен на рисунке 9
1
.
Рисунок 9 – MES3000 задняя панель
1
На рисунке показана комплектация коммутатора с 1 источником питания постоянного тока и с 1 источником питания
переменного тока.
