20 Ethernet-коммутаторы серии MES3000
2.4 Конструктивное исполнение
В данном разделе описано конструктивное исполнение устройств. Представлены
изображения передней, задней и боковых панелей устройства, описаны разъемы, светодиодные
индикаторы и органы управления.
Ethernet-коммутаторы серии MES3000 выполнены в металлическом корпусе с возможностью
установки в 19” каркас, высота корпуса 1U.
2.4.1 Передняя панель устройства
Внешний вид передней панели MES3108, MES3108F, MES3116, MES3116F, MES3124, MES3124F,
MES3224, MES3224F показан на рисунках 1-8.

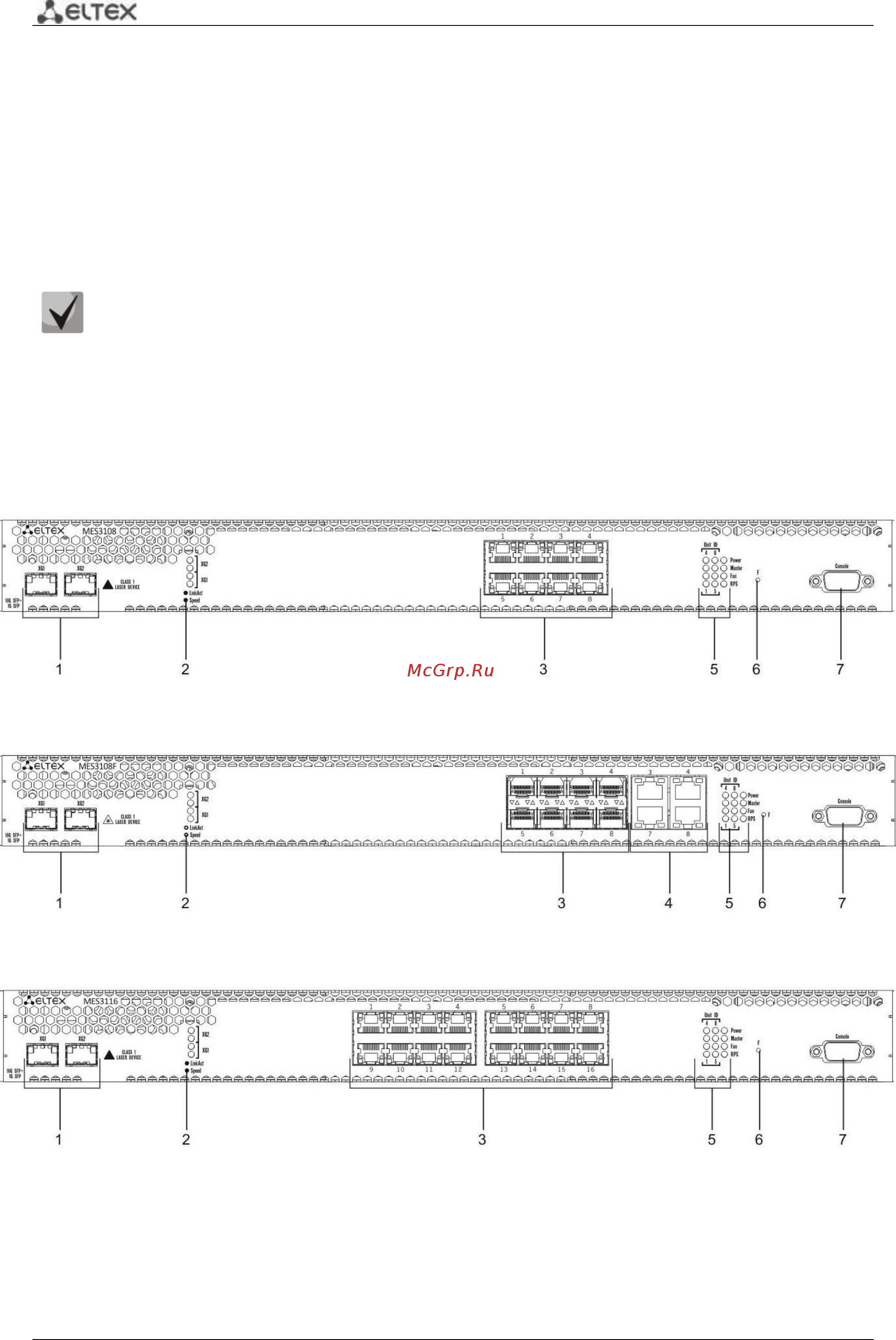

Рисунок 1 – MES3108, передняя панель
Рисунок 2 – MES3108F, передняя панель
Рисунок 3 – MES3116, передняя панель
В комбинированных портах может быть активным только один из интерфейсов. При
одновременном подключении будет активен интерфейс с SFP-трансивером.
