Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 21
3.2 Установка устройства в стойку
Для установки устройства в стойку:
1. Приложите устройство к вертикальным направляющим стойки.
2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки.
Используйте отверстия в направляющих на одном уровне с обеих сторон стойки для
того, чтобы устройство располагалось горизонтально.
3. С помощью отвертки прикрепите маршрутизатор к стойке винтами.

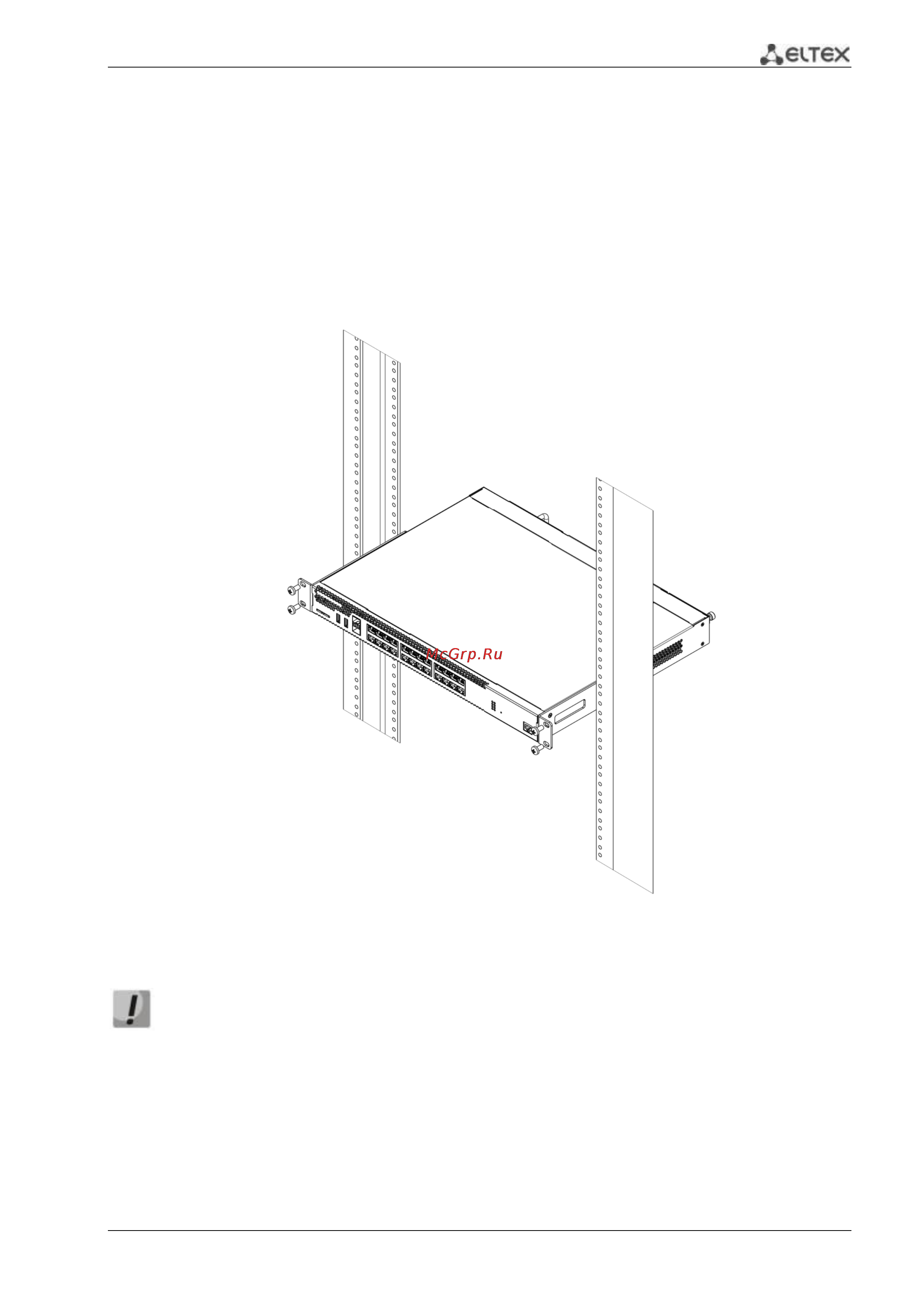

Рисунок 3.2 – Установка устройства в стойку
Вентиляция устройства организована по схеме фронт-тыл. На передней и боковых
панелях устройства расположены вентиляционные отверстия, с задней стороны
устройства расположены вентиляционные модули. Не закрывайте входные и
выходные вентиляционные отверстия посторонними предметами во избежание
перегрева компонентов устройства и нарушения его работы.
