52 Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации
7.10 Настройка MLPPP
Multilink PPP (MLPPP) предоставляет собой агрегированный канал, включающий в себя
методы для распространения трафика через несколько физических каналов, имея одно логическое
соединение. Этот вариант позволяет расширить пропускную способность и обеспечивает
балансировку нагрузки.

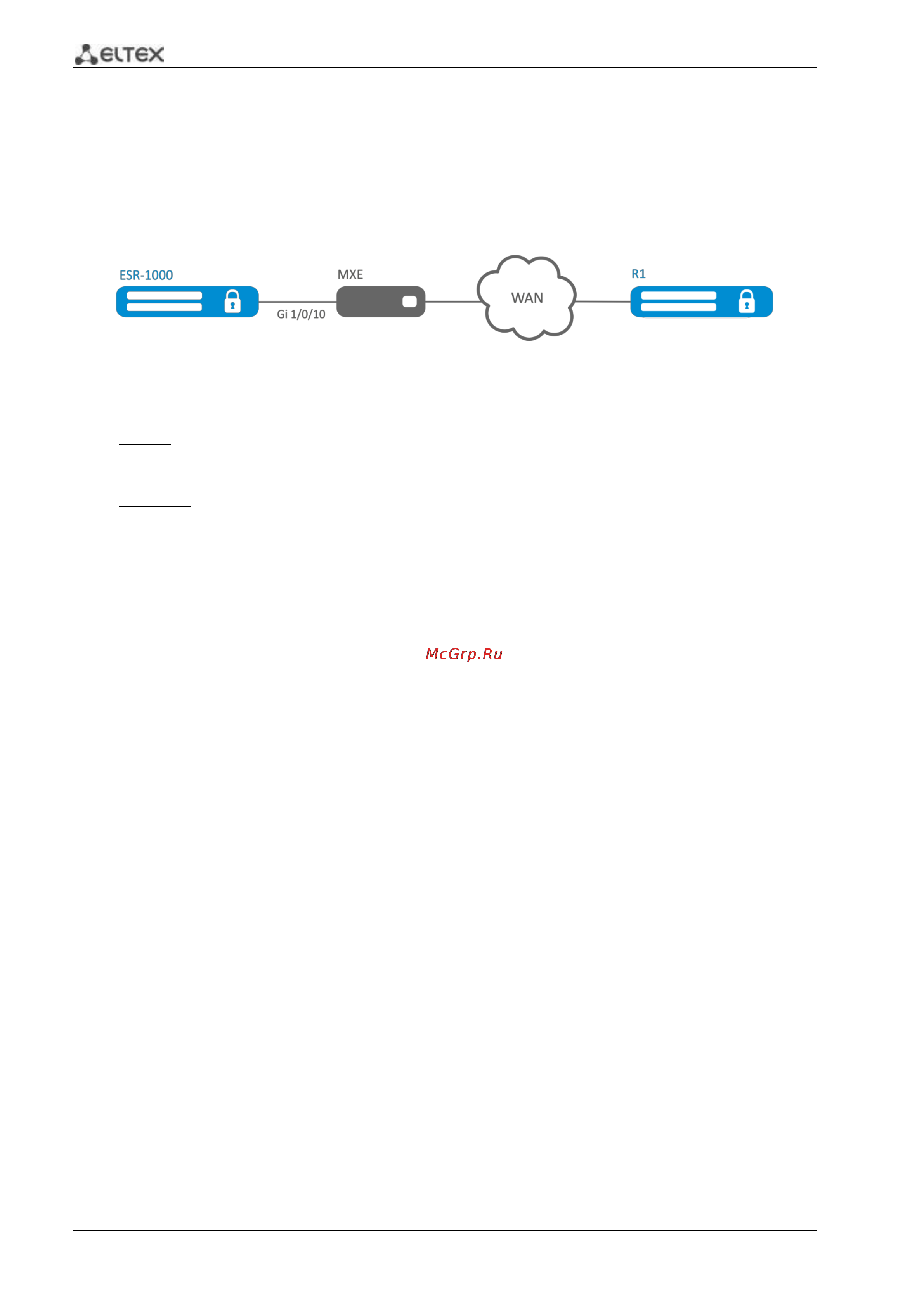

Рисунок 7.8 – Схема сети
Задача: настроить MLPPP-соединение с встречной стороной с IP-адресом 10.77.0.1/24 через
устройство MXE.
Решение:
Переключаем интерфейс gigabitethernet 1/0/10 в режим работы Е1:
esr-1000# configure
esr-1000(config)# interface gigabitethernet 1/0/10
esr-1000(config-if-gi)# description "*** MXE ***"
esr-1000(config-if-gi)# switchport mode e1
esr-1000(config-if-gi)# switchport e1 slot 0
esr-1000(config-if-gi)# exit
Включим interface e1 1/0/1, interface e1 1/0/4 в группу агрегации MLPPP 3:
esr-1000(config)# interface e1 1/0/1
esr-1000(config-e1)# ppp multilink
esr-1000(config-e1)# ppp multilink-group 3
esr-1000(config-e1)# exit
esr-1000(config)# interface e1 1/0/4
esr-1000(config-е1)# ppp multilink
esr-1000(config-е1)# ppp multilink-group 3
esr-1000(config-е1)# exit
Настроим MLPPP 3:
esr-1000(config)# interface multilink 3
esr-1000(config-multilink)# ip address 10.77.0.1/24
esr-1000(config-multilink)# security-zone trusted
esr-1000(config-multilink)# exit
esr-1000(config)# exit
Изменения конфигурации вступят в действие по следующим командам:
esr-1000# commit
Configuration has been successfully committed
esr-1000# confirm
Configuration has been successfully confirmed
esr-1000#
