Маршрутизатор ESR-100, ESR-200, ESR-1000, Руководство по эксплуатации 73
7.19 Настройка удаленного доступа к корпоративной сети по PPTP-
протоколу
PPTP (англ. Point-to-Point Tunneling Protocol) – туннельный протокол типа точка-точка,
позволяющий компьютеру устанавливать защищённое соединение с сервером за счёт создания
специального туннеля в обычной незащищенной сети. PPTP помещает (инкапсулирует) кадры PPP в
IP-пакеты для передачи по глобальной IP-сети, например, Интернет. PPTP может также
использоваться для организации туннеля между двумя локальными сетями. РРТР использует
дополнительное TCP-соединение для обслуживания туннеля.
Задача: Настроить PPTP-сервер на маршрутизаторе.
адрес PPTP-сервера – 120.11.5.1;
шлюз внутри туннеля для подключающихся клиентов – 10.10.10.1;
пул IP-адресов для выдачи 10.10.10.5-10.10.10.25;
DNS-серверы: 8.8.8.8, 8.8.8.4;
учетные записи для подключения – fedor, ivan.

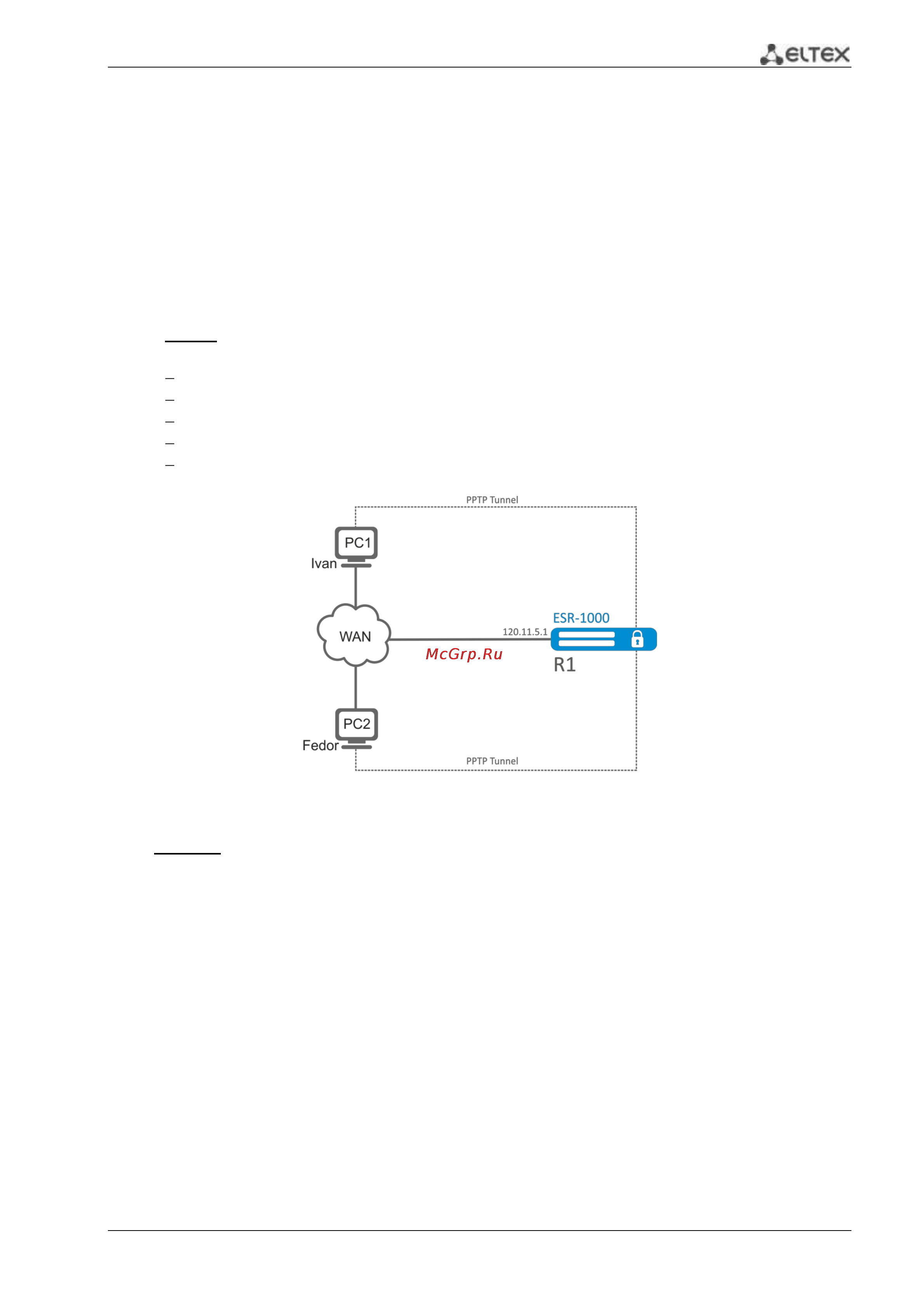

Рисунок 7.20 – Схема сети
Решение:
Создадим профиль адресов, содержащий адрес, который должен слушать сервер:
esr-1000# configure
esr-1000(config)# object-group network pptp_outside
esr-1000(config-object-group-network)# ip address-range 120.11.5.1
esr-1000(config-object-group-network)# exit
Создадим профиль адресов, содержащий адрес локального шлюза:
esr-1000(config)# object-group network pptp_local
esr-1000(config-object-group-network)# ip address-range 10.10.10.1
esr-1000(config-object-group-network)# exit
Создадим профиль адресов, содержащий адреса клиентов:
esr-1000(config)# object-group network pptp_remote
esr-1000(config-object-group-network)# ip address-range 10.10.10.5-10.10.10.25
esr-1000(config-object-group-network)# exit
