WOP-12ac-LR, Управление устройством через WEB-конфигуратор 75

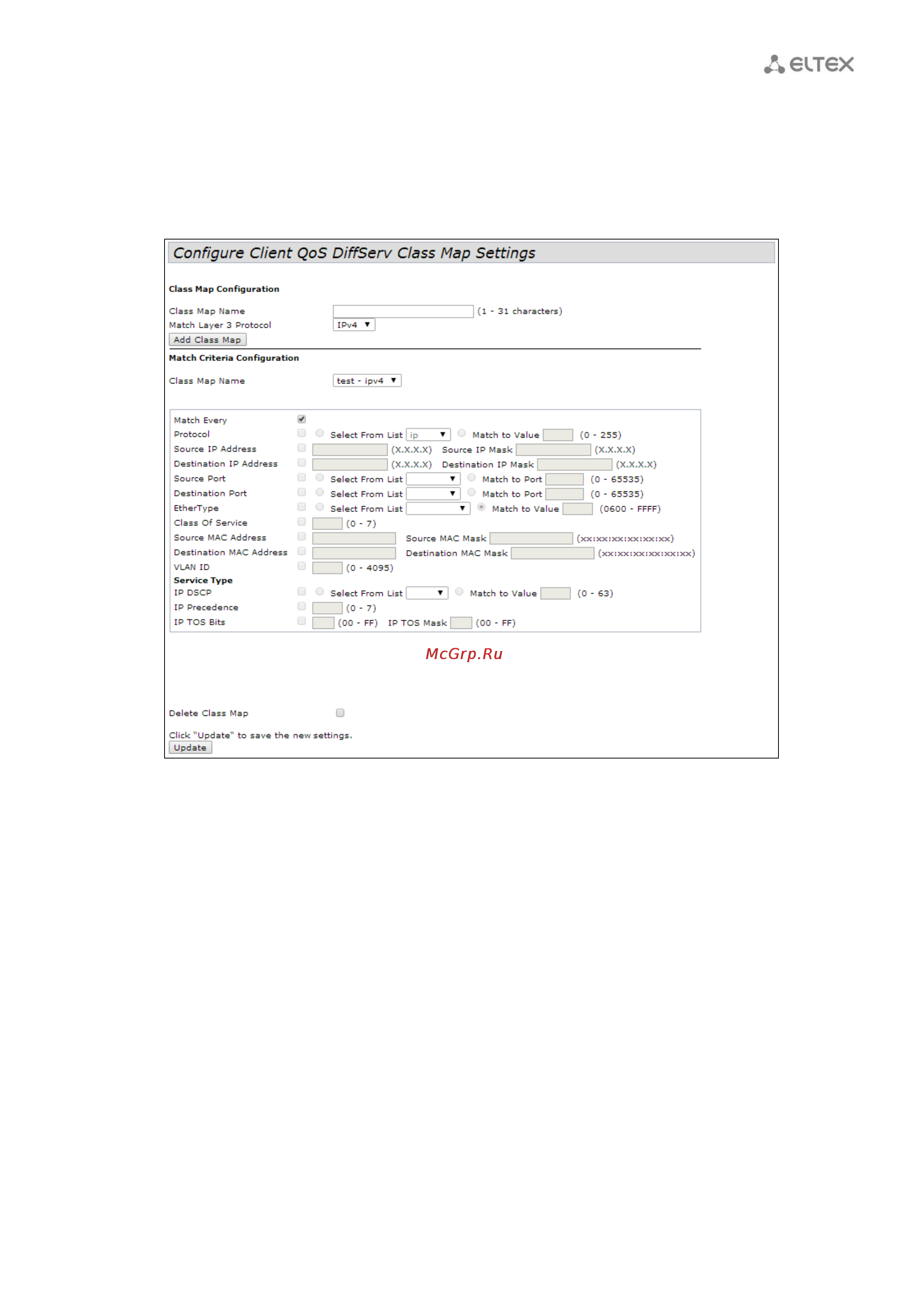

11.2 Подменю «Class Map»

В подменю «Class Map» выполняется настройка классификации трафика. На основе уникальных

особенностей пакетов определенного потока трафика формируется класс принадлежности пакетов к

данному потоку. В дальнейшем этот класс будет использован для операций приоритезации различных

потоков, объединенных по общему признаку.

Class Map Configuration – в разделе выполняется создание профиля классификации трафика.

– Class Map Name – имя класса трафика;

– Match Layer 3 Protocol – протокол, по которому будет происходить классификация (IPv4 или

IPv6). В зависимости от выбора протокола будет предложен различный набор полей, по

которым будет выполняться классификация трафика.

Для создания нового класса трафика укажите в поле «Class Map Name» имя класса и нажмите кнопку

«Add Class Map».

Match Criteria Configuration – в разделе выполняется настройка критериев для класса трафика.

– Class Map Name – выбор класса трафика, для которого будет происходить конфигурирование

признаков принадлежности к классу;

– Match Every – при установленном флаге трафик будет отнесен к данному классу независимо от

содержания полей в его заголовке. Если флаг не установлен, то требуется указать значения

необходимых полей трафика, которые должны быть соотнесены с данным классом;

– Protocol – значение поля Protocol в IPv4-пакете;

– Source IP Address – значение IP-адреса отправителя пакета;
