12 Абонентский шлюз TAU-2M.IP
2.5 Конструктивное исполнение
Абонентский терминал TAU-2M.IP выполнен в пластиковом корпусе размерами 122х96х33 мм.
2.5.1 Верхняя панель устройства

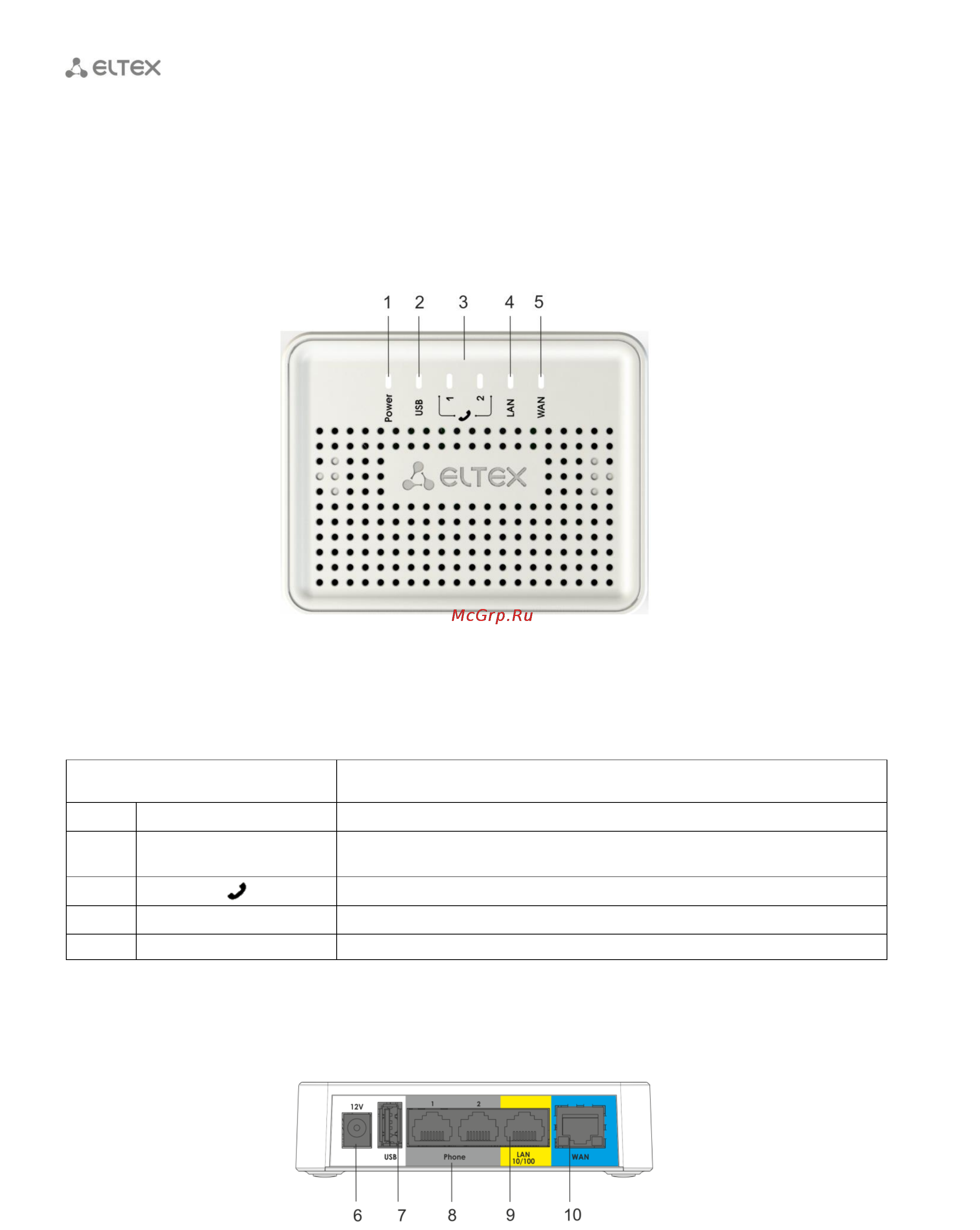

Внешний вид верхней панели устройства TAU-2M.IP приведен на рисунке 4.
Рисунок 4 – Внешний вид верхней панели TAU-2M.IP
На верхней панели устройства TAU-2M.IP расположены следующие световые индикаторы, таблица 2.
Таблица 2 – Описание индикаторов и органов управления передней панели
Элемент передней панели
Описание
1
Power
индикатор питания и статуса работы устройства
2
USB
индикатор работы внешнего USB-устройства (USB flash, внешний жесткий
диск, 3G/4G USB-модем)
3
индикаторы работы аналоговых телефонных аппаратов
4
LAN
индикатор LAN-интерфейса
5
WAN
индикатор WAN-интерфейса
2.5.2 Задняя панель устройства
Внешний вид задней панели устройства TAU-2M.IP приведен на рисунке 5.
Рисунок 5 – Внешний вид задней панели TAU-2M.IP
