Абонентский шлюз TAU-2M.IP 9

2.3 Структура и принцип работы изделия

Абонентский терминал TAU-2M.IP состоит из следующих подсистем:

– контроллер, в состав которого входит:

 высокоинтегрированная система на кристалле (System-on-a-Chip – SoC) Realtek

RTL8972C, включающая в себя процессор, 100-мбитный коммутатор со встроенными

PHY, аппаратную акселерацию трафика L2/L3/L4, USB 2.0 порты, PCI-E контроллеры, 8

каналов PCM для работы приложений VoIP;

 flash-память – 8MВ;

 оперативная память SDRAM – 128МВ;

– 2 абонентских комплекта SLIC;

– 1 порт LAN: RJ-45 10/100BASE-T;

– Ethernet-модуль WAN: RJ-45 10/100BASE-T;

– USB Host порт.

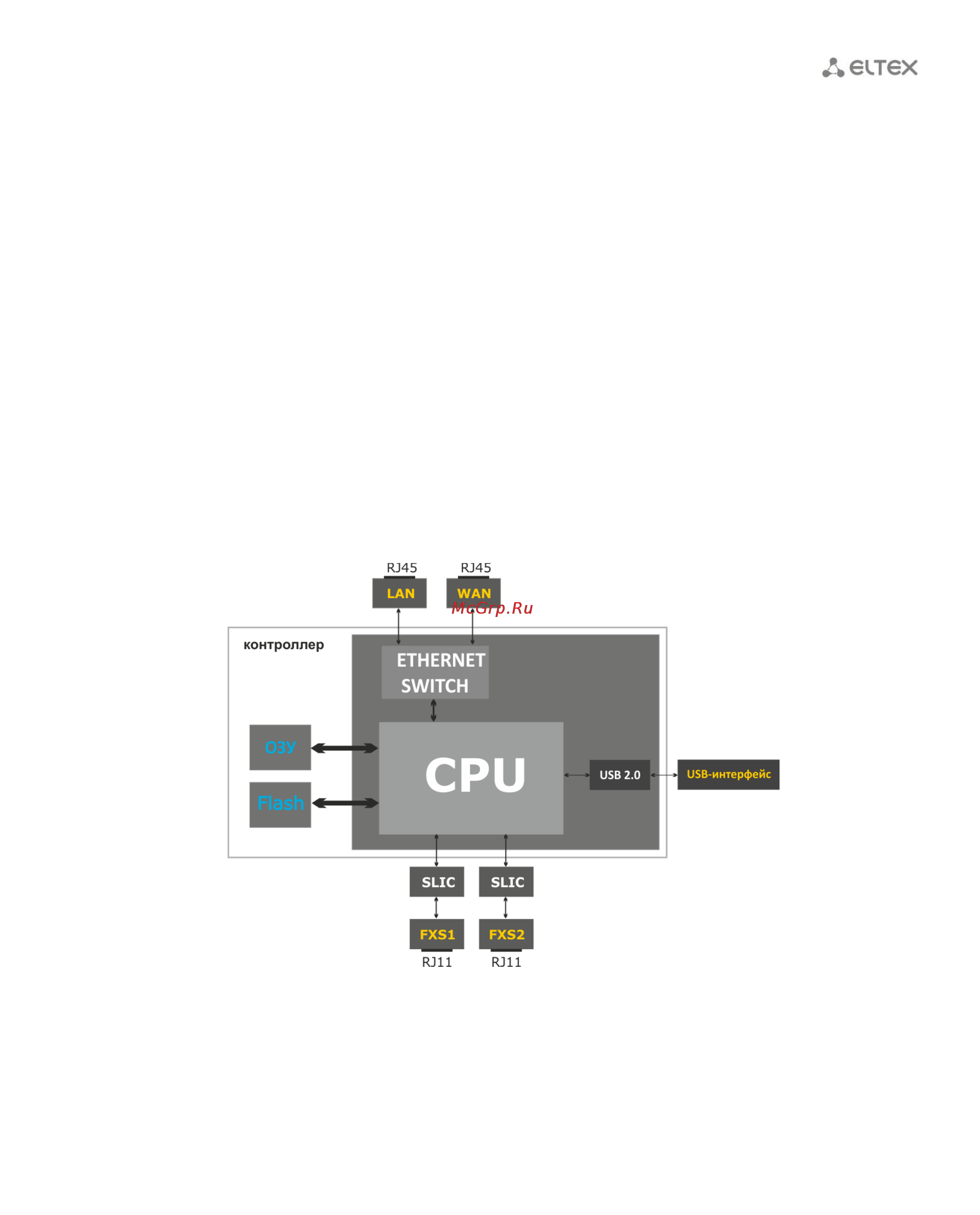

Структурная схема устройства приведена на рисунке 2.

Рисунок 2 – Структурная схема TAU-2M.IP

Устройство работает под управлением операционной системы Linux. Основные функции

управления сосредоточены в процессоре Realtek, который осуществляет маршрутизацию IP-пакетов,

обеспечивает работу IP-телефонии, проксирование группового трафика и т.д.

Функционально устройство можно разделить на 4 блока:

– Блок поддержки сетевых функций устройства;

– Блок IP-телефонии;

– Блок обработки multicast-трафика;

– Блок управления (операционная система Linux).
