90 Абонентский шлюз TAU-2M.IP

 Отключена – функция регистрации на SIP-сервере выключена в настройках профиля

SIP;

 Ошибка – процедура регистрации закончилась неудачей;

 Выполнена – процедура регистрации на SIP-сервере выполнена успешно.

– Истекает через – время до истечения регистрации абонентского порта на SIP-сервере;

– Адрес сервера – адрес сервера, на котором последний раз прошла регистрацию абонентская

линия;

– Состояние линии – состояние физической линии. Линия может находиться в одном из

следующих состояний:

 Не активна – телефонная трубка положена (либо абонентский порт выключен),

нормальная работа;

 Активна – телефонная трубка поднята; в линию выдается сигнал ответа станции,

либо сигнал КПВ, либо сигнал ошибки, либо линия находится в состоянии разговора;

 Посылка вызова – на телефон подается вызывной сигнал (при поступлении

входящего звонка);

 Тестирование – запущен процесс тестирования линии.

– Состояние вызова 1, 2 – каждый абонентский порт может одновременно поддерживать до

двух сеансов связи. В данном поле отображается состояние вызова с соответствующим

удаленным абонентом. Вызов может находиться в одном из следующих состояний:

 Набор номера – осуществляется набор номера с телефонного аппарата;

 Занято – вызов по каким либо отбился, в линию выдается сигнал занято;

 Исходящий вызов – осуществляется вызов удаленного абонента, в линию выдаётся

сигнал КПВ;

 Входящий вызов – на телефонный порт поступает входящий вызов, в линию

выдается вызывной сигнал;

 Разговор – установлено разговорное соединение с удаленным абонентом;

 Встречный на удержании – удаленный абонент поставлен на удержание;

 Локальный на удержании – локальный абонент поставлен удаленным на

удержание;

 Ошибка, положите трубку – в линию выдается сигнал ошибки. Сигнал ошибки

обычно выдается по истечении таймаута выдачи сигнала занято (настраивается

отдельно для каждой линии), когда забыли положить трубку телефона.

– Удаленный абонент 1, 2 – номер телефона удаленного абонента каждого сеанса связи.

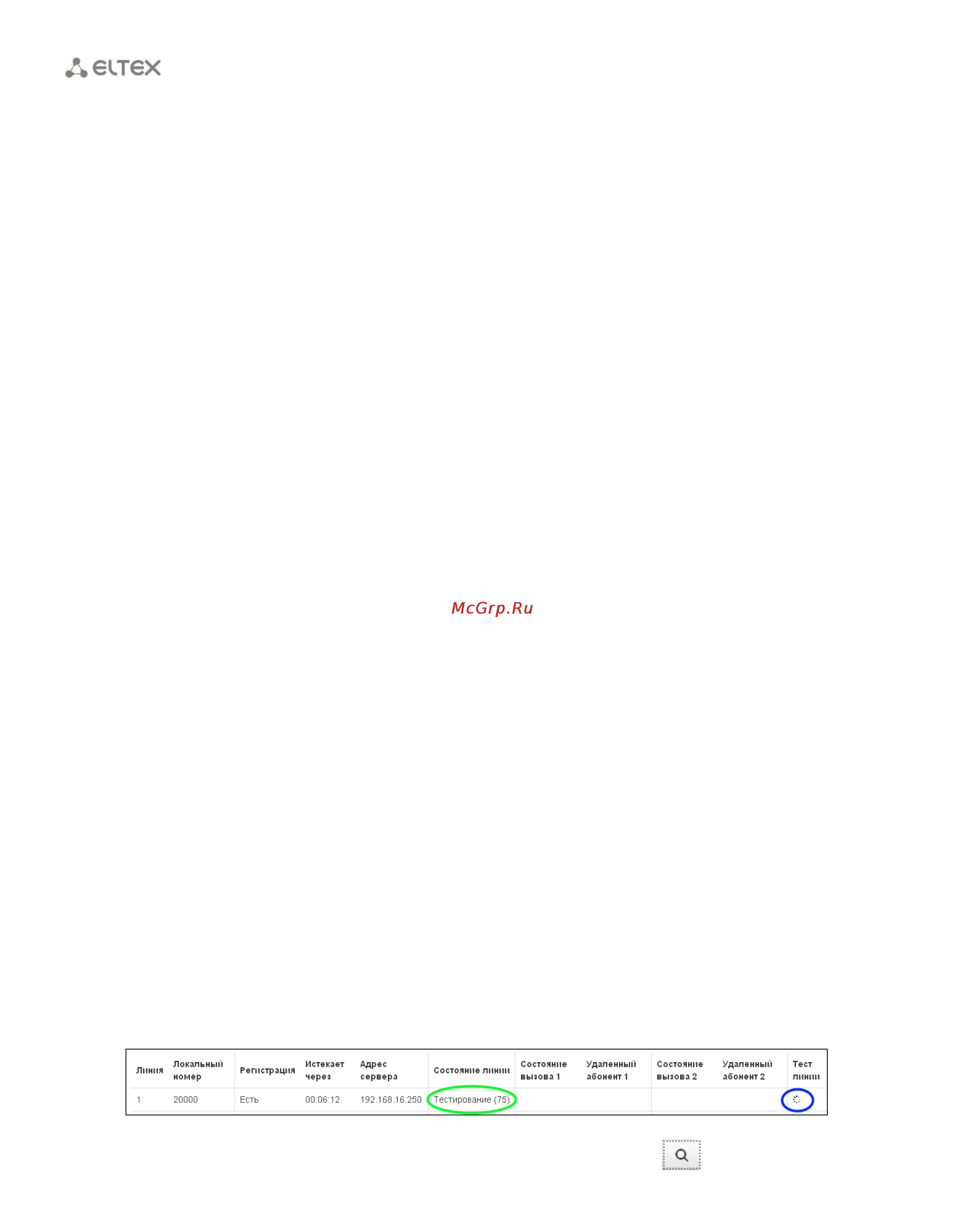

– Тест линии – по кнопке Тест запускается процесс тестирования абонентской линии. О

статусе процесса свидетельствует обратный таймер (в столбце «Состояние линии»),

сигнализирующий об оставшемся времени теста. Нельзя запустить тест одновременно на

нескольких линиях. Продолжительность теста – 80 секунд. На время теста абонентский

комплект блокируется – совершать и принимать звонки будет невозможно.

По окончании теста результат можно посмотреть, нажав на кнопку в столбце «Тест линии».

Результат представляется в виде таблицы и содержит следующие данные:

 Дата теста

 Постоянное стороннее напряжение на проводе TIP
