Site2 > setmac 5A-00-3b-33-05-76

Site2 > ethmode 1 -p reserv -t 5A-00-3b-33-05-75 0 -l 30

Site2 > ethmode 0 -p monitor -t 5A-00-3b-33-05-77 1 -l 30

Site3 > setmac 5A-00-3b-33-05-77

Site3 > ethmode 0 -p monitor -t 5A-00-3b-33-05-75 1 -l 30

Site3 > ethmode 1 -p monitor -t 5A-00-3b-33-05-76 0 -l 30

8.4 Стек

Для увеличения количества интерфейсов E1, доступных одному мультиплексору, возможно

объединение через сеть Ethernet нескольких устройств в стек. При этом один мультиплексор будет

основным – он будет определять все параметры всех интерфейсов стека и правила создания

виртуальных каналов с интерфейсами удаленных устройств. Остальные мультиплексоры будут

дополнительными, содержащими только описания виртуальных интерфейсов и не занимающимися

созданием виртуальных каналов.

Для создания стека необходимо соединить кабелем любые Ethernet-интерфейсы двух

мультиплексоров и с помощью команды ethmode установить на основном устройстве режим master, а на

дополнительном – slave. Затем командой e1virtual определить на обоих мультиплексорах соответствие

между E1 интерфейсами – новыми виртуальными основного устройства и реальными дополнительного.

Пример:

Создание стекового соединения между двумя шлюзами – master с MAC-адресом 5A-00-3b-33-05-

72 и slave с MAC-адресом 5A-00-3b-33-05-73.

master > e1virtual 4,5,6,7 -m 5A-00-3b-33-05-73 0,1,2,3

slave > e1virtual 0,1,2,3 -m 5A-00-3b-33-05-72 4,5,6,7

8.5 Терминальный сервер

Мультиплексор реализует функции терминального сервера, позволяя удаленно управлять

устройством, подключенным последовательным интерфейсом RS-232 к порту AUX (см. рисунок 7)

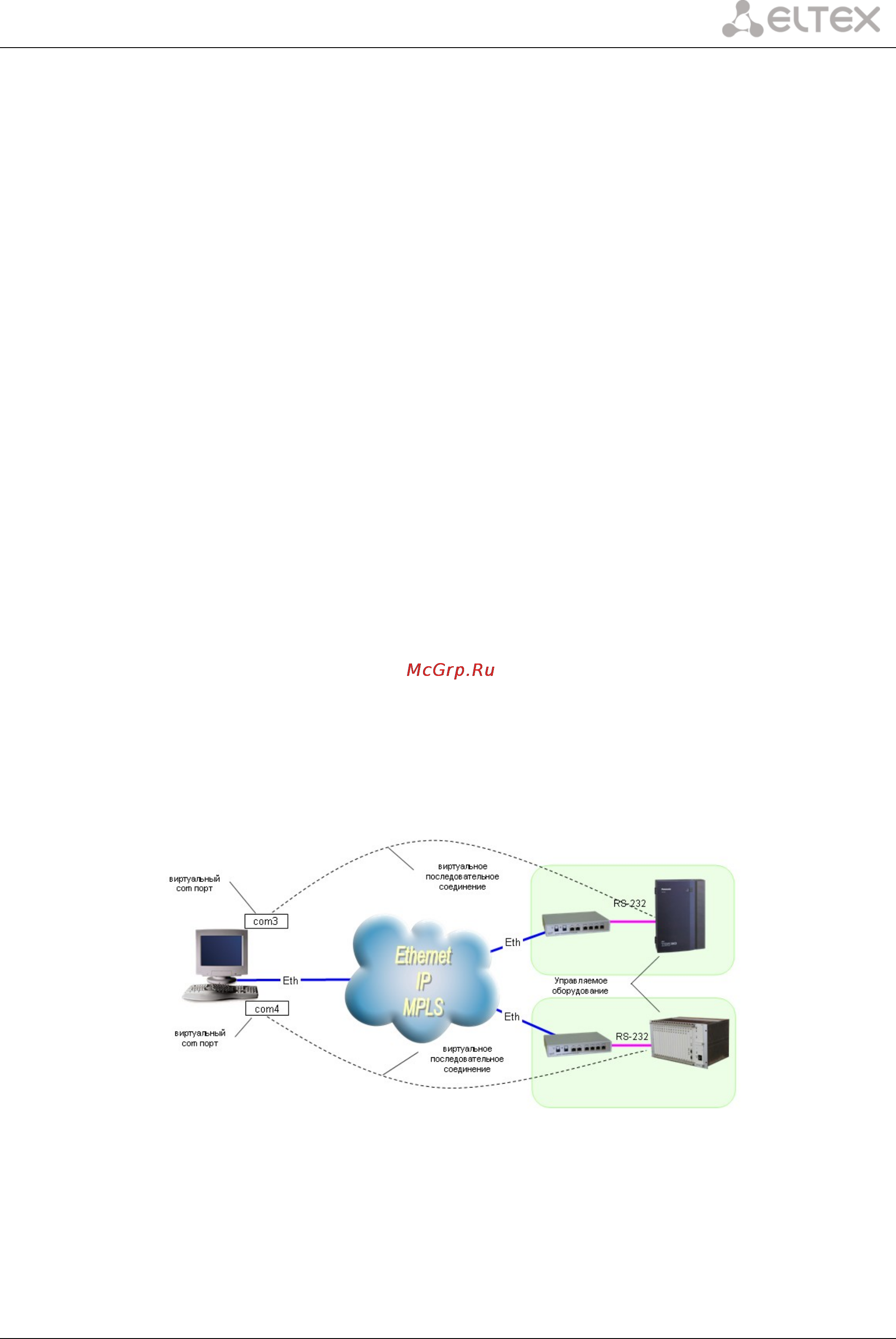

Рисунок 7 – Схема организации удаленного управления оборудованием по интерфейсу RS-232

через пакетную сеть при помощи встроенного терминального сервера.

Для использования этой возможности необходимо установить на управляющем компьютере

драйвер виртуальных COM портов (например, Lantronix ComPort Redirector, доступный на сайте

производителя), указав в его настройках IP-адрес мультиплексора, к которому подключено управляемое

оборудование, TCP порт 4000 и прозрачный режим соединения (RAW). Пример настройки Lantronix

ComPort Redirector приведен на рисунке.
