30 Оптические мультиплексоры TopGATE
постоянно отображается с помощью светодиодных индикаторов на передней панели, кроме того, оно
может контролироваться удаленно через сеть.
Для правильной работы мультиплексор должен быть сконфигурирован. Устройства могут
поставляться предварительно сконфигурированными для прозрачной передачи потоков E1 в схеме
“точка-точка” (между одноименными интерфейсами соединенных между собой мультиплексоров).
Для соответствия конкретным требованиям мультиплексор нужно переконфигурировать. Эта
операция может быть выполнена изготовителем при поставке устройства, или на месте установки - через
последовательный порт с помощью консольной программы, или удаленно через сеть, с использованием
протокола Telnet и FTP.
Поддерживаются следующие функции управления и мониторинга:
просмотр системной информации (версия ПО, файловая структура, конфигурация
устройства);
управление пользовательскими интерфейсами;
просмотр статуса и статистики для пользовательских интерфейсов и для мультиплексора в
целом;
установка диагностических петель.
4 СТРУКТУРА И ФУНКЦИОНИРОВАНИЕ

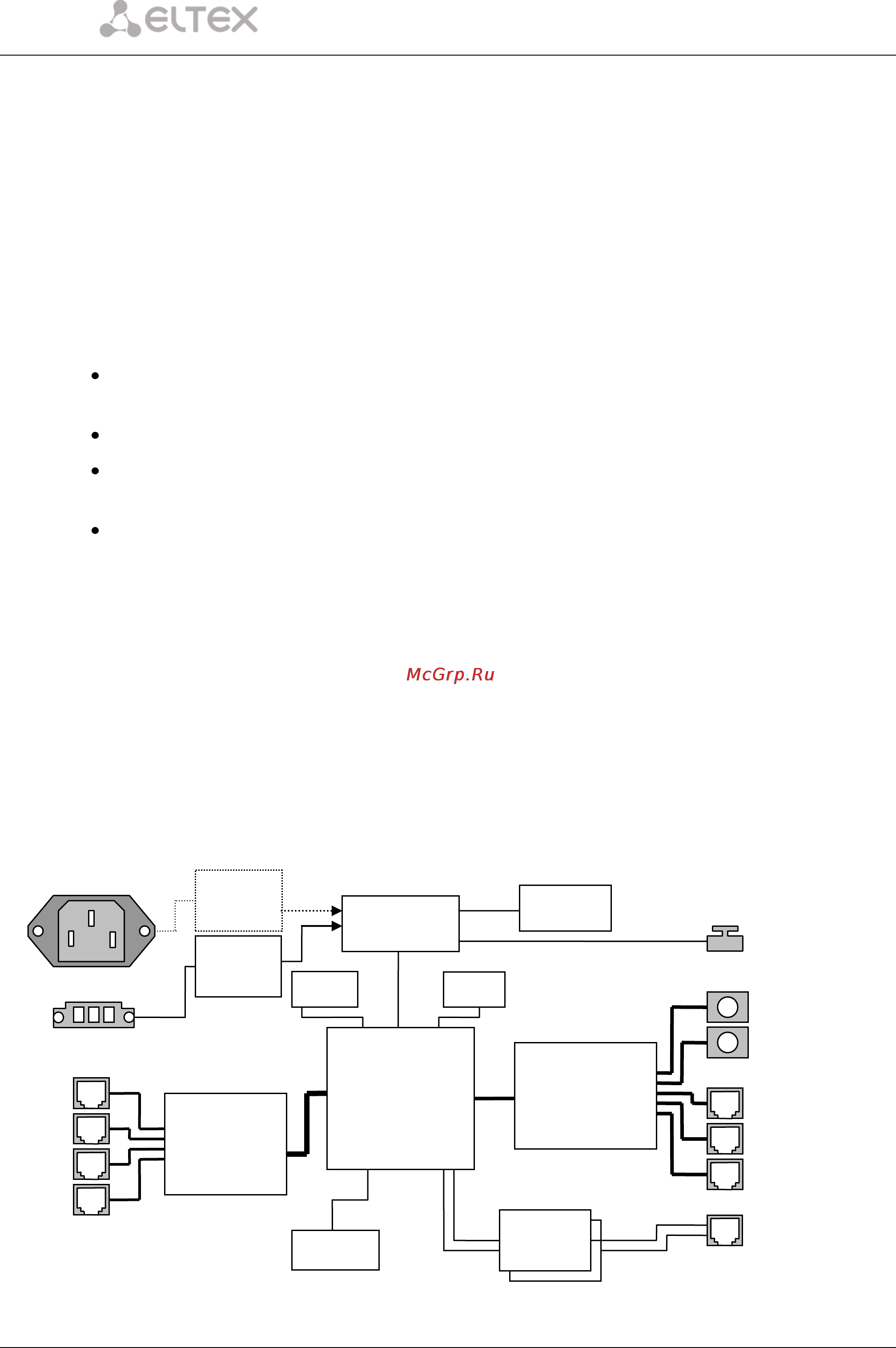

4.1 Функциональная схема
Мультиплексор представляет собой сложное микропроцессорное устройство, состоящее из
следующих основных узлов:
– Центральный Процессор (ЦП) (для ToPGATE SFP входит в состав Е1-фреймера),
– Е1-фреймер,
– Ethernet-коммутатор 2-го уровня,
– сопроцессор измерений.
ЦП
БП
ЦП
FLASH
Е1
фреймер
Ethernet
коммутатор
2-го уровня
Сопроцессор
Clock
Термометр
Конвертор
уровней
БП
RJ12
RJ45
RJ45
RJ45
RJ45
RJ45
RJ45
RJ45
SC
SC
Reset
Serial interfaces
Ethernet 100Base-FX
Ethernet 100Base-TX
E1 G.703 interfaces
MII
UART 1,2
DC 36-72V
AC 220V
