Оптические мультиплексоры TopGATE 31
ДЛЯ УСТРОЙСТВА ToPGATE-2E1-1F, ToPGATE-1E1-1FGи ToPGATE SFP
Основные узлы мультиплексора
Входящие потоки E1 принимаются абонентскими интерфейсами устройства. Состояние
интерфейса (отсутствие сигнала, кодовые ошибки, потеря фреймовой структуры) непрерывно
контролируется Е1 фреймером. Центральный процессор разбивает принятый поток на пакеты длиной от
128 до 1024 байт, которые содержат от 4 до 32 фреймов G.704. Эти пакеты снабжаются заголовками в
соответствии с одним из поддерживаемых стандартов и метками приоритета, и направляются в
пакетный коммутатор. Пакетный коммутатор, в свою очередь, на основе имеющейся у него информации
о маршрутах (и на основе алгоритма обучения) с учетом приоритета и меток VLAN направляет пакеты,
содержащие информацию о Е1 потоке, в линию передачи, вместе с пользовательскими пакетами,
поступающими через абонентские пакетные интерфейсы.
Встречный мультиплексор принимает адресованные ему пакеты, выполняет контроль
поступивших данных, при необходимости запрашивая повтор поврежденных пакетов, и направляет
пользовательские пакеты в абонентские интерфейсы Ethernet, а пакеты с потоковыми данными в
выходную очередь процессора обработки потоков.
Мультиплексор работает под управлением встроенной операционной системы LP OS. Код
операционной системы и настройки мультиплексора хранятся в микросхемах флэш-памяти,
организованных в файловую систему.
Обновление программного обеспечения мультиплексора может быть выполнено как через
порт RS-232, так и удаленно через сеть TCP/IP по протоколу FTP. Для защиты от несанкционированного
доступа предусмотрен запрос пароля и проверка IP адреса управляющей станции.
Вышеописанные узлы работают под управлением центрального процессора, программное
обеспечение которого выполняет следующие основные функции:
– проверку и конфигурацию всех узлов мультиплексора при включении питания;
– загрузку микропрограммы в Е1 фреймер;
– пакетизацию и передачу потоков Е1 через канал Ethernet;

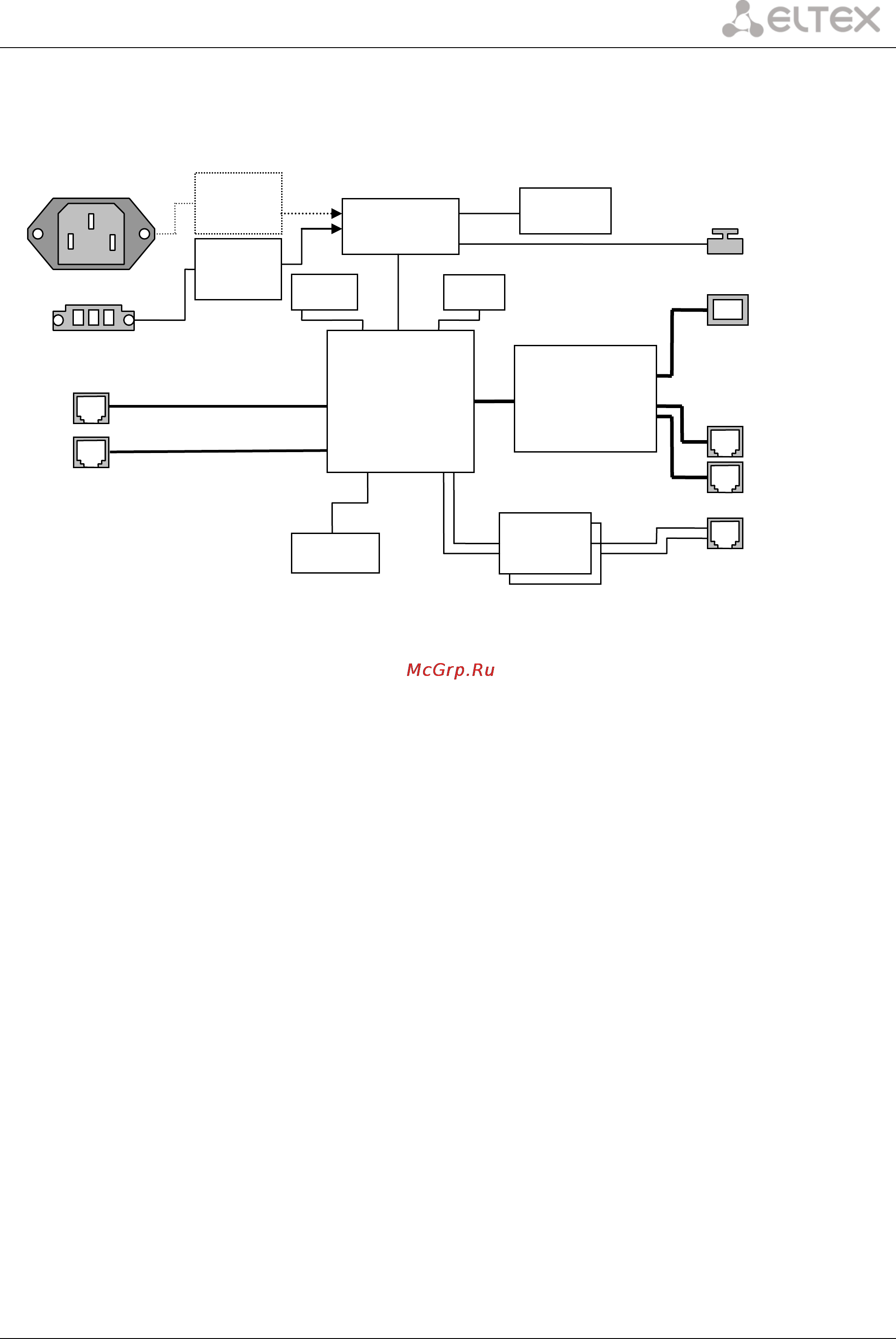

Е1 фреймер
БП
ЦП
FLASH
Ethernet
коммутатор
2-го уровня
Сопроцессор
Clock
MEM
Термометр
Конвертор
уровней
miniUSB
RJ45
RJ45
RJ45
RJ45
SFP
Reset
Ethernet 1000Base-TX
E1 G.703 interfaces
MII
UART 1,2
DC 36-72V
AC 220V
Ethernet
100/1000Base-TX
