DAB EVOPLUS B 40/220.40 M [12/25] Подсоединение линии электропитания
![DAB EVOPLUS B 80/220.40 M [12/25] Подсоединение линии электропитания](/views2/1155540/page12/bgc.png)
РУССКИЙ
362

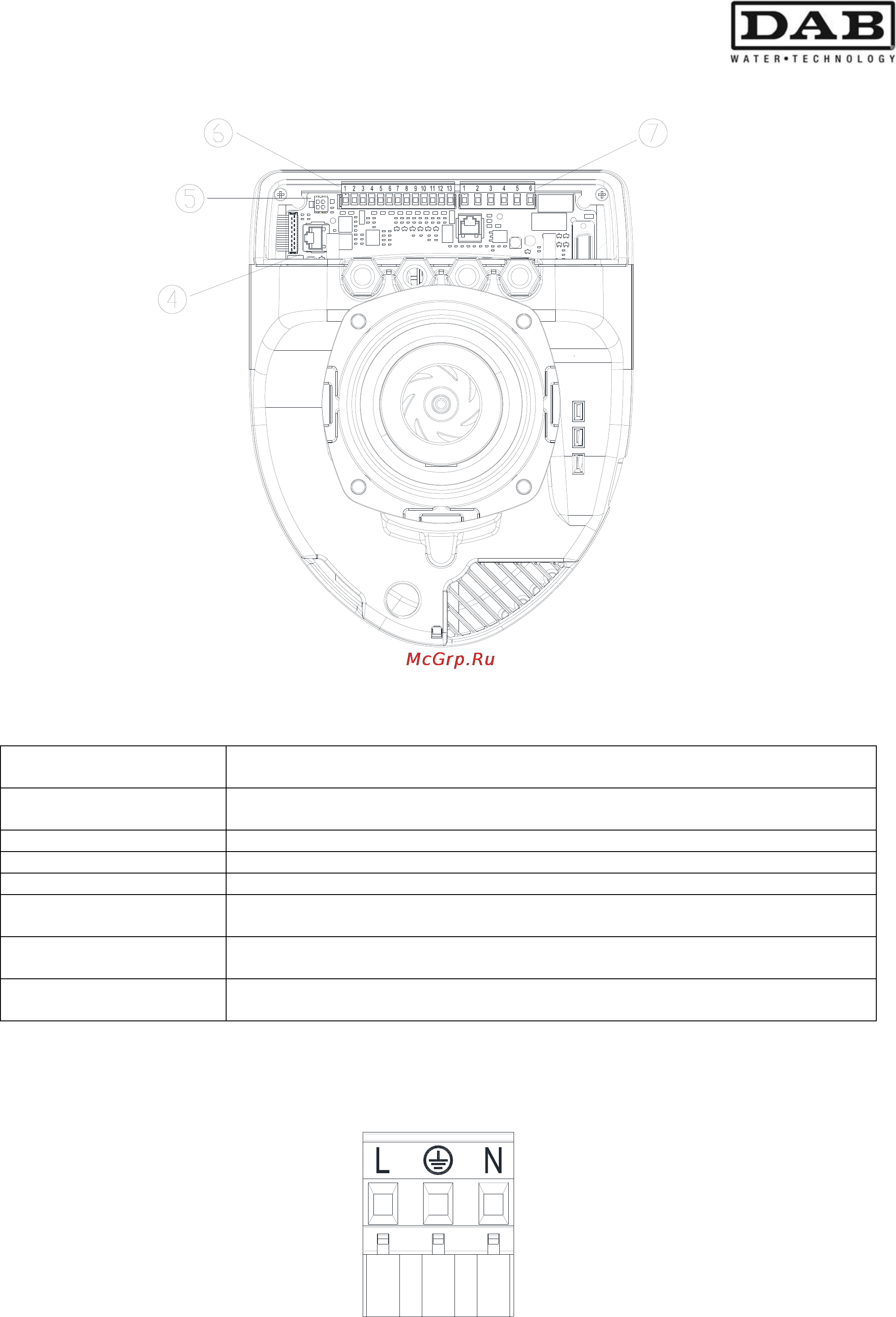

Сх. 4: Электрические соединения (вид сзади)
Ссылка
(Сх. 3 и Сх. 4 )
Описание
1 Съемная клеммная колодка для подсоединения линии электропитания:
1x220-240 В, 50/60 Гц
2 Вспомогательный индикатор
3 Индикатор включенного напряжения
4 Разъем соединения спаренных циркуляционных насосов
5 Разъем соединения датчика давления на циркуляционном насосе
(стандартное оснащение)
6 Съемная клеммная колодка 13 полюсов для подсоединения вводов и
систем MODBUS
7 Съемная клеммная колодка 6 полюсов для сигнализации тревоги и
состояния системы
Таб. 2: Электропроводка
8.1 Подсоединение линии электропитания
Сх. 5: Съемная клеммная колодка электропитания
