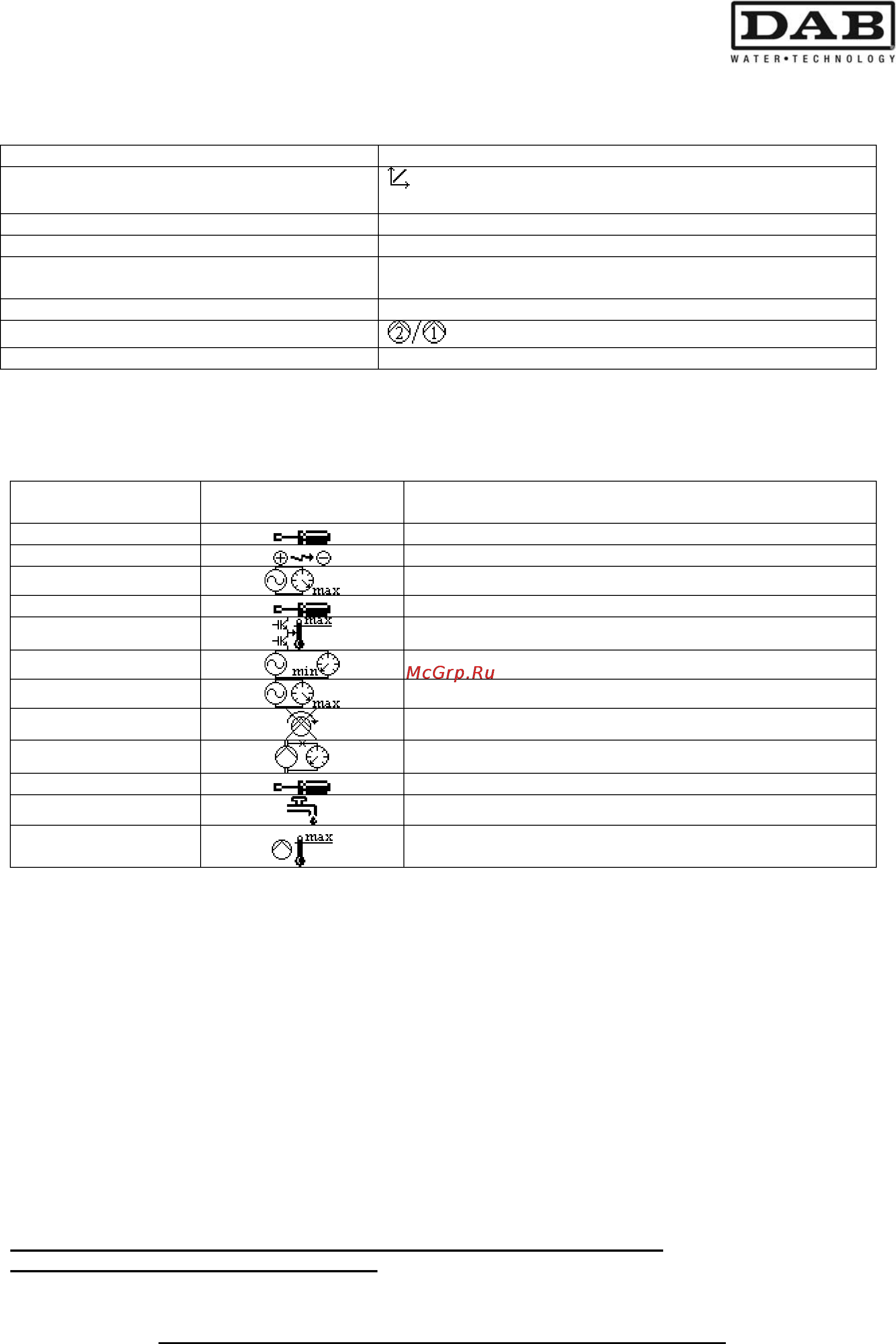

РУССКИЙ
373
13. ЗАВОДСКИЕ НАСТРОЙКИ
Параметр Значение
Режим регуляции
= Регуляция пропорционального
дифференциального давления
Tmax 50 ºC
Рабочий режим auto
Процент сокращения контрольного
значения
50 %
Тип внешнего аналогового сигнала 0 – 60 В
Режим работы спаренных устройств
= Сменяется каждые 24 часа
Команда запуска насоса EXT (дистанционным сигналом на ввод IN1)
Таб. 7: Заводские настройки
14. ТИПЫ СИГНАЛИЗАЦИЙ
Код сигнализации Символ
сигнализации
Описание сигнализации
e0 - e16; e21
Внутренний сбой
e17 - e19
Короткое замыкание
e20
Сбой напряжения
e22 - e31
Внутренний сбой
e32 - e35
Перегрев эллектронной системы
e37
Низкое напряжение
e38
Высокое напряжение
e39 - e40
Насос заблокирован
e43; e44; e45; e54
Датчик давления
e46
Насос отсоединен
e55
Работа всухую
e56
Перегрев двигателя (сработал предохранитель
двигателя)
Таб. 8: Перечень сигналов тревоги
15. УТИЛИЗАЦИЯ
Утилизация данного изделия или его комплектующих должна выполняться в правильном порядкe:
1. Обратитесь в местные государственные или частные организации, занимающиеся
утилизацией отходов.
2. Если это невозможно, обратитесь в Компанию Dab Pumps или в ближайшую уполномоченную
мастерскую тех. сервиса.
ИНФОРМАЦИЯ
Частые вопросы (FAQ) касательно директивы по экологическому проектированию 2009/125/СЕ,
определяющей план составления спецификаций по экологическому проектированию
энергопотребляющих изделий и связанных с нею прикладных правил:
http://ec.europa.eu/enterprise/policies/sustainable-business/documents/eco-
design/guidance/files/20110429_faq_en.pdf
Инструкции, прилагающиеся к правилам комиссии по применению директивы по экологическому
проектированию: http://ec.europa.eu/energy/efficiency/ecodesign/legislation_en.htm
