РУССКИЙ
361
Циркуляционный насос должен быть соединен с внешним общим разъединителем с минимальным
расстоянием контактов 3 мм для на всех полюсах. В качестве непрямого контакта можно
использовать заземление или нейтрализацию.
В качестве предохранения системы рекомендуется установить надлежащий
дифференциальный размыкатель следующего типа: Класс A с регулируемым
током утечки, селективный, с предохранением против случайного
срабатывания.
Автоматический дифференциальный размыкатель должен быть промаркирован
двумя следующими символами:
– Циркуляционный насос не нуждается во внешнем предохранителе двигателя.
– Проверьте, чтобы напряжение и частота сети электропитания совпадали со значениями,
указанными на шильдике циркуляционного насоса.

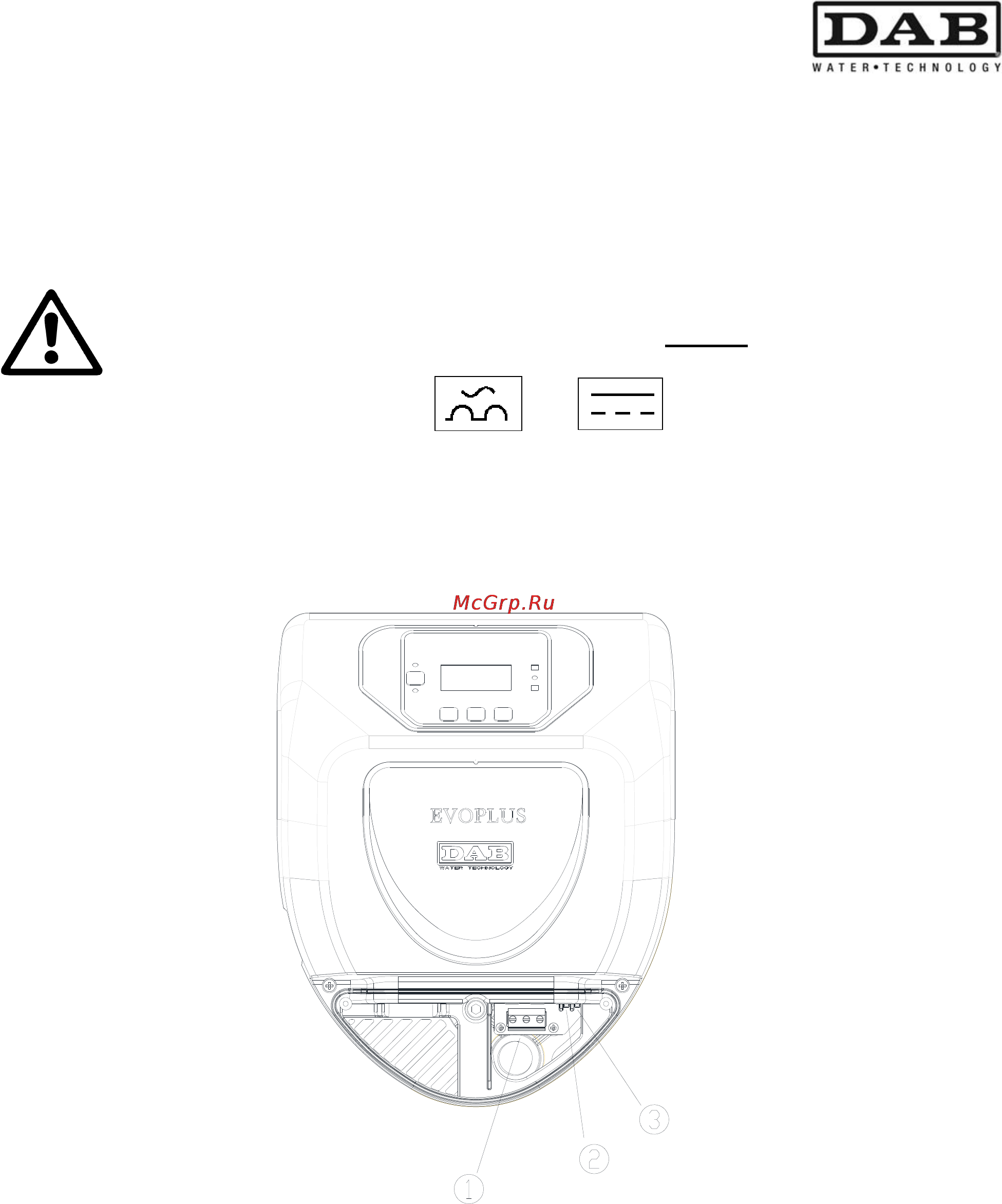

Сх. 3: Электрические соединения (вид спереди)
