РУССКИЙ
371
Страница 3.0

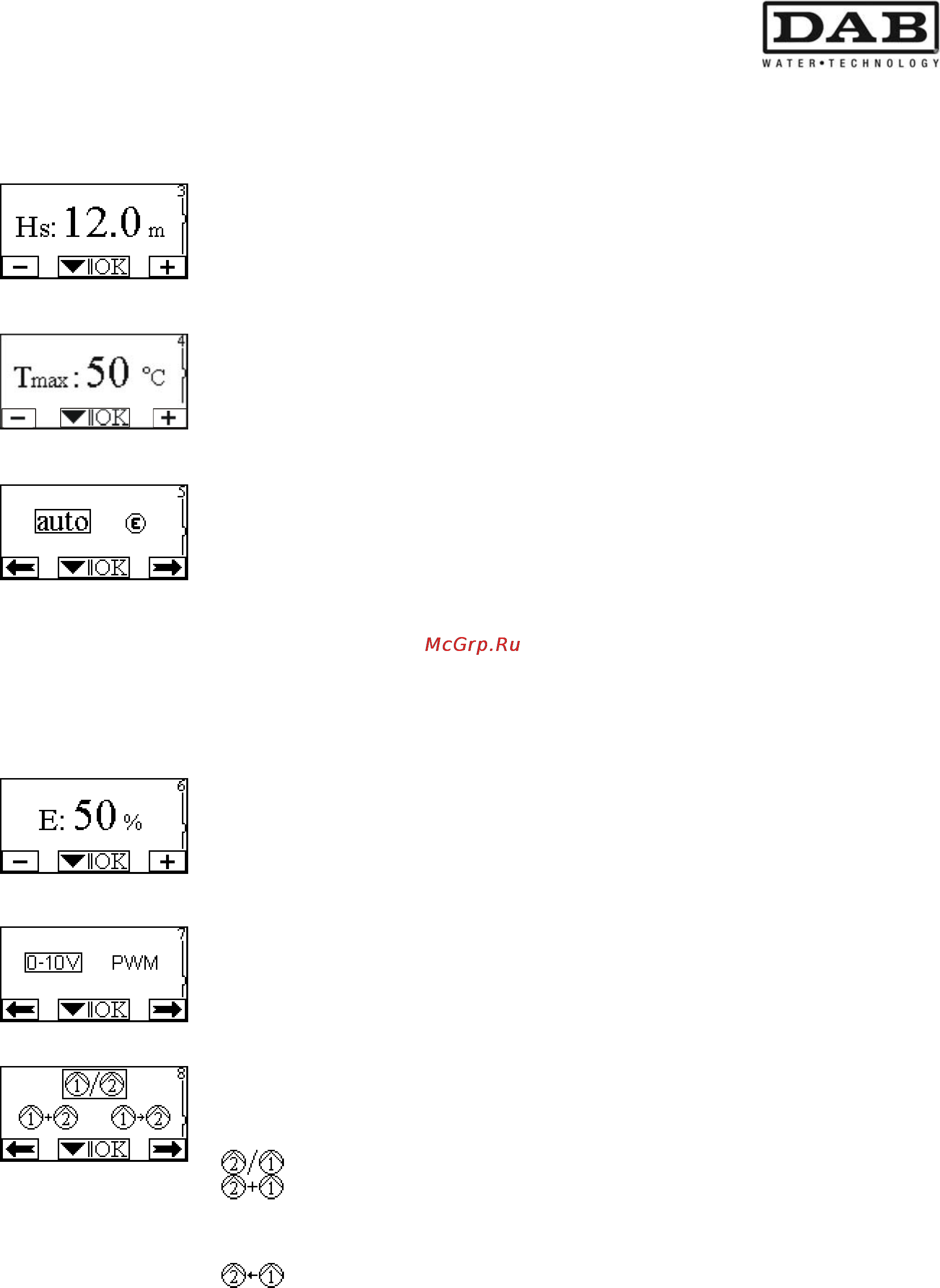

На Странице 3.0 задается контрольное значение регуляции.
В зависимости от типа регуляции, выбранного на предыдущей странице,
задаваемое контрольное значение будет напором или, в случе Постоянной
Кривой, процентное значение, относящееся к скорости вращения.
Страница 4.0
На Странице 4.0 можно изменить параметр Tmax, с которым выполняется
кривая зависимости от температуры (см. Парагр.
10.1.4).
На этой странице показывается тольк режим регуляции по температуре
жидкости.
Страница 5.0
Страница 5.0 позволяет задать рабочий режим «auto” или “economy».
Режим “auto” отключает визуализацию состояния цифрового ввода IN2, и
система всегда использует контрольное значение, заданное
пользователем.
Режим “economy” активирует визуализацию состояния цифрового ввода
IN2. Когда ввод IN2 запитывается, система выполняет процентное
сокращение до контрольного значения, заданного пользователем
(Страница 6.0 в меню EVOPLUS).
Порядок подключения вводов см. в парагр. 8.2.1
Страница 6.0
Страница 6.0 открывается, если на странице 5.0 был выбран режим
“economy”, и позволяет задать процентное сокращения контрольного
значения.
Это сокращение производится при запитывании цифрового ввода IN2.
Страница 7.0
Страница 7.0 открывается при выборе рабочего режима с контрольным
значением, управляемым внешним сигналом.
На этой странице можно выбрать тип управляющего сигнала: аналоговый
0-10 В (увеличение или уменьшение) или ШИМ (увеличение или
уменьшение).
Страница 8.0
Qualora si utilizzi un sistema gemellare (si veda Par. 8.3) attraverso la pagina 8.0 si
può impostare una delle 3 possibili modalità di funzionamento gemellare:
Сменяется каждые 24 часа: 2 циркуляционных насоса сменяют
друг друга в регуляции каждые 24 рабочих часа. В случае
неисправности одного из 2-х, оставшийся берет на себя
регуляцию.
Одновременная работа: 2 циркуляционных насоса работают
одновременно с одинаковой скоростью. Такой режим
рекомендуется, когда требуется расход, который не может
обеспечить только один насос.
Основной/Резервный: Регуляция всегда производится одним и
тем же насосом (Основным), другой (Резервный) подключается
только в случае неисправности Основного.
При отсоединении кабеля связи спаренных устройств системы автоматически
конфигурируются как Отдельные, работая в абсолютно независимом режиме
один от другого.
