DAB EVOPLUS D 60/340.65 M [14/25] Электрические подсоединения вводов выводов и modbus
![DAB EVOPLUS D 150/280.50 M [14/25] Электрические подсоединения вводов выводов и modbus](/views2/1155576/page14/bge.png)
РУССКИЙ
363
Перед подключением напряжения циркуляционного насоса проверить, чтобы крышка консоли
управления EVOPLUS была прочно закрыта!
8.2 Электрические подсоединения Вводов, Выводов и MODBUS
Циркуляционные насосы EVOPLUS имеют цифровые, аналоговые вводы и цифровые выводы для
реализации некоторых вариантов интерфейса с более сложными системами.
Электромонтажник должен только соединить нужные контакты вводов и выводов и конфигурировать
их соответствующие функции по требованию (см. парагр. 8.2.1, 8.2.2, 8.2.3 и
8.2.4).
8.2.1 Цифровые вводы

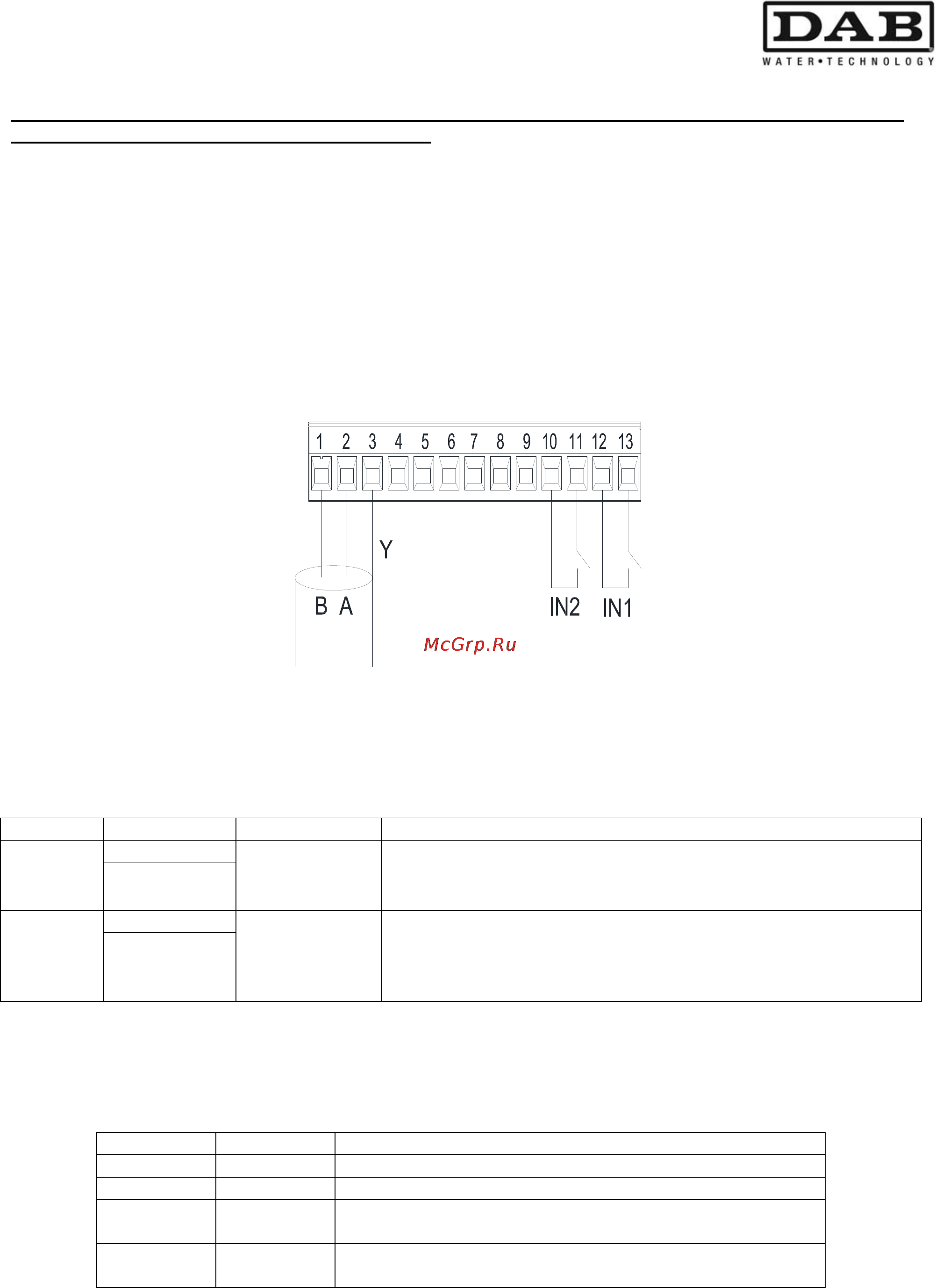

Сх. 6: Съемная клеммная колодка 13 полюсов: цифровые вводы и MODBUS
С ссылкой на Сх. 6 имеются следующие цифровые вводы:
Ввод № клеммы Тип контакта Функция
IN1
12
Чистый
контакт
EXT: Если активирован с консоли управления (см. парагр.
12, Страница 11.0 меню EVOPLUS), можно дистанционно
управлять включением и выключением насоса.
13
IN2
10
Чистый
контакт
Economy: Если активирован с консоли управления (см.
парагр.
12, Страница 5.0 меню EVOPLUS), можно
дистанционно активировать функцию сокращения
контрольного значения.
11
Таб. 3: Цифровые вводы IN1 и IN2
Если функции EXT и Economy были активированы с консоли управления, система сработает
следующим образом:
IN1 IN2 Состояниен системы
Разомкнут Разомкнут Насос остановлен
Разомкнут Замкнут Насос остановлен
Замкнут Разомкнут Насос работает с контрольным значением, заданным
пользователем.
Замкнут Замкнут Насос работает с сокращенным контрольным
значением.
