РУССКИЙ
372

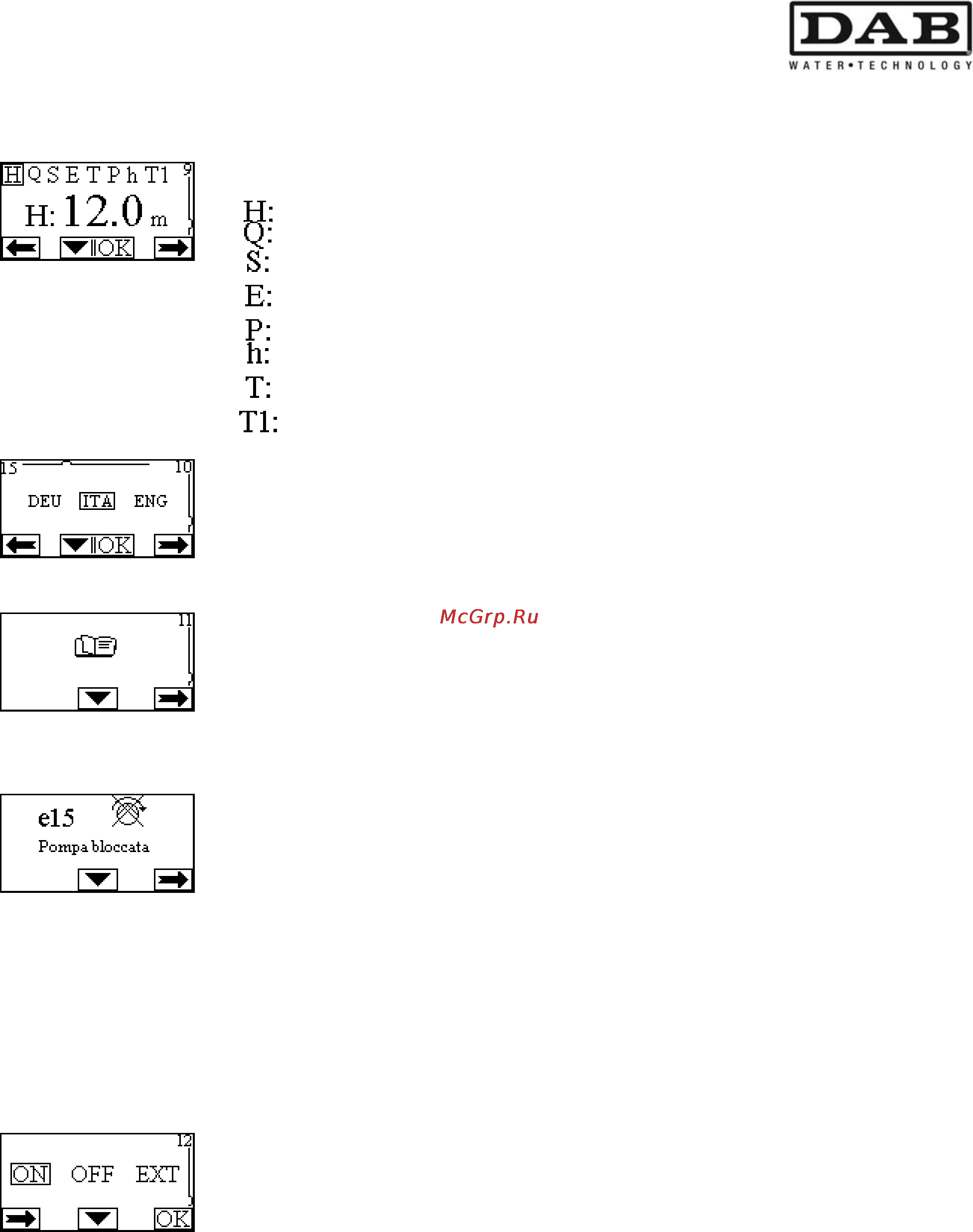

Страница 9.0
На странице 9.0 можно выбрать параметр для его визуализации на Главной
странице:
Замеренный напор в метрах
Рассчитанный расход в м
3
/час
Скорость вращения в оборотах в минуту (rpm)
Напор, запрашиваемый внешним сигналом 0-10 В или ШИМ, если
включен
Вырабатываемая мощность в кВт
Часы работы
Температура жидкости, замеренная датчиком, установленным на
насосе
Температура жидкости, замеренная внешним датчиком.
Страница 10.0
На странице 10.0 можно выбрать язык визуализации сообщений.
Страница 11.0
На странице 11.0 можно просмотреть архив сигнализаций, нажав правую
кнопку.
Архив
сигнализаций
При обнаружении системой аномалий система сохраняет их в архиве
сигнализаций (максимальное число - 15 сигнализаций). На каждую
сохраненную сигнализацию заводится страница, состоящая из 3-х частей:
буквенно-цифровой код, обозначающий тип аномалии, симол, графически
представляющий аномалию, и сообщение на языке, выбранном на Странице
10.0, кратко описывающее аномалию.
Нажав правую кнопку, можно просмотреть все страницы архива.
В конце архи
ва показвываются 2 вопроса:
1. «Обнулить сигнализации?»
Нажав ОК (левая кнопка), сигнализации, присутствующие в системе,
обнуляются.
2. «Стереть архив сигнализаций?»
Нажав ОК (левая кнопка), стираются сигнализации, сохраненные в
архиве.
Страница 12.0
На странице 12.0 можно задать состояние системы ON (ВКЛ.), OFF (ВЫКЛ.)
или управление дистанционным сигналом EXT (Цифровой ввод IN1).
При выборе ON (ВКЛ.) насос всегда включен.
При выборе OFF (ВЫКЛ.) насос всегда выключен.
При выборе ЕХТ включается визуализация состояния цифрового ввода IN1.
Когда ввод IN1 запитан, система переключается на ON (ВКЛ.), и запускается
насос (на Главной странице внизу справа попеременно показываются над
писи
«ЕХТ» и «ON»); когда ввод IN1 не запитан, переключается на OFF (ВЫКЛ.), и
насос отключается (на Главной странице внизу справа попеременно
показываются надписи «ЕХТ» и «OFF»).
Порядок подключения вводов см. в парагр. 8.2.1
