РУССКИЙ
365
8.2.4 Выводы

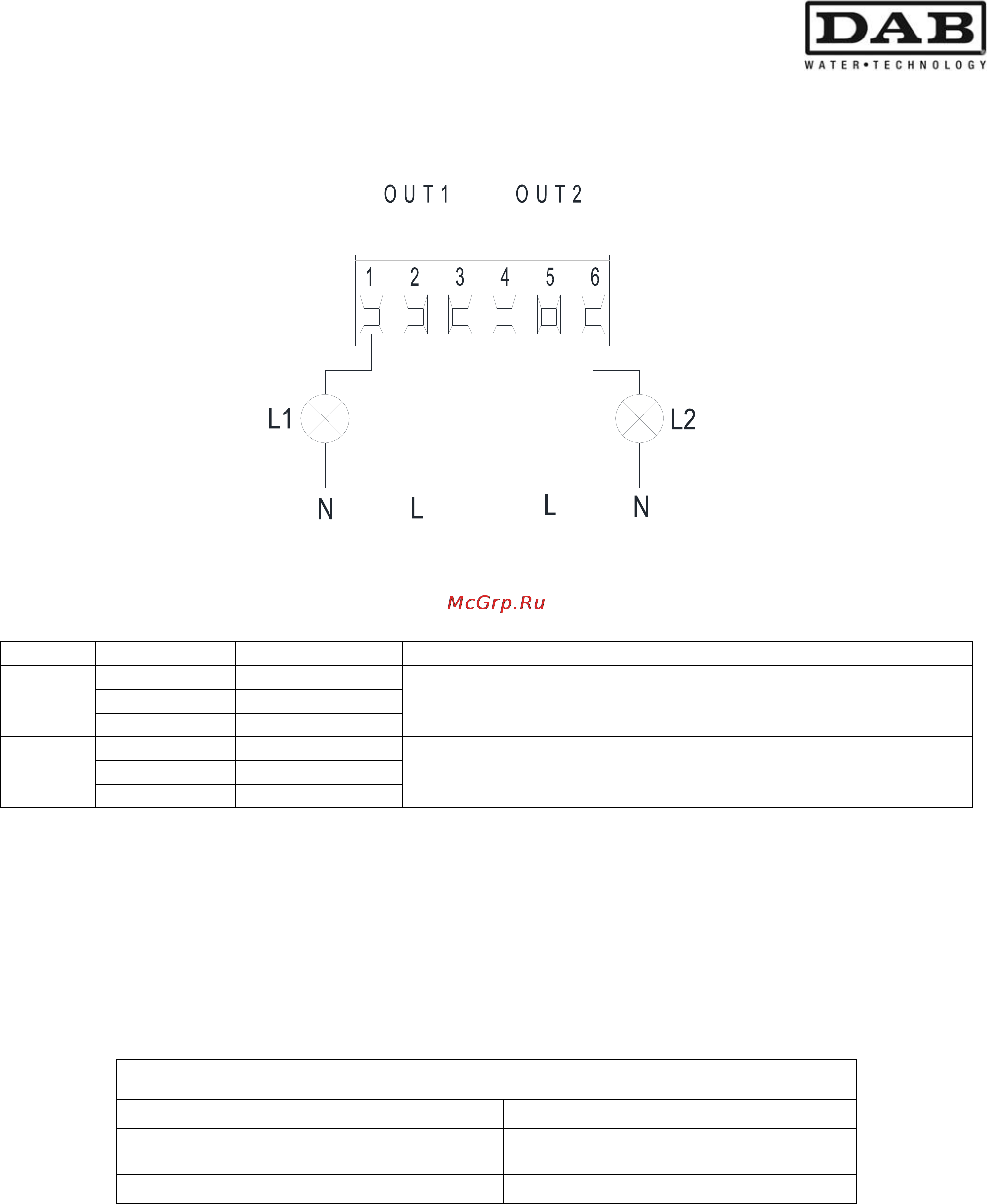

Сх. 8: Съемная клеммная колодка 6 полюсов: пример подсоединения выводов
С ссылкой на Сх. 8 имеются следующие цифровые выводы:
Выводы
№ клеммы Тип контакта Функция
OUT1
1 NC
Наличие/Отсутствие сигнализаций тревоги в системе
2 COM
3 NO
OUT2
4 NC
Насос работает/ Насос остановлен
5 COM
6 NO
Таб. 5: Выводы OUT1 и OUT2
Выводы OUT1 и OUT2 имеются на съемной клеммной колодке с 6 полюсами, как указано в Таб. 5, где
указан также тип контакта (НЗ - Нормально замкнутый, COM = Общий, НР = Нормально разомкнутый).
Электрические характериситки контактов указаны в Таб. 6
В примере на Сх. 8 индикатор L1 загорается, когда в системе включена сигнализация, и гаснет в
отсутствие ка
ких-либо аномалий, в то время как индикатор L2 загорается, когда насос работает, и
гаснет, когда насос остановлен.
Характеристики выходных контактов
Макс. допустимое напряжение [В] 250
Макс. допустимый ток [A]
5 При резистивной нагрузке
2,5 При индуктивной нагрузке
Макс. допустимое сечение кабеля [мм²] 2,5
Таб. 6: Характеристики выходных контактов
