PYCCKO

Шаг 1. Прикрепление крепежных скоб к телевизору с плоской задней панелью

Сначала нужно определить диаметр винта (p, q, r, s), который подходит для Вашего телевизора. Для этого попробуйте

вручную ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите

ввинчивать винт! Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через соответствующую

стонорную шайбу (x,y,z,aa), шайбу (dd,ee) и крепежную скобу для монитора (e) в заднюю панель телевизора. Крепежные

скобы должны быть прикреплены на одном уровне и центрированы по вертикали. Следует закрепить каждую крепежную

скобу для монитора на задней панели телевизора посредством двух винтов.

Примечание: если задняя панель телевизора искривлена или есть другие помехи, см Шаг 2. Выполнив этот Шаг, переходите к Шагу 3.

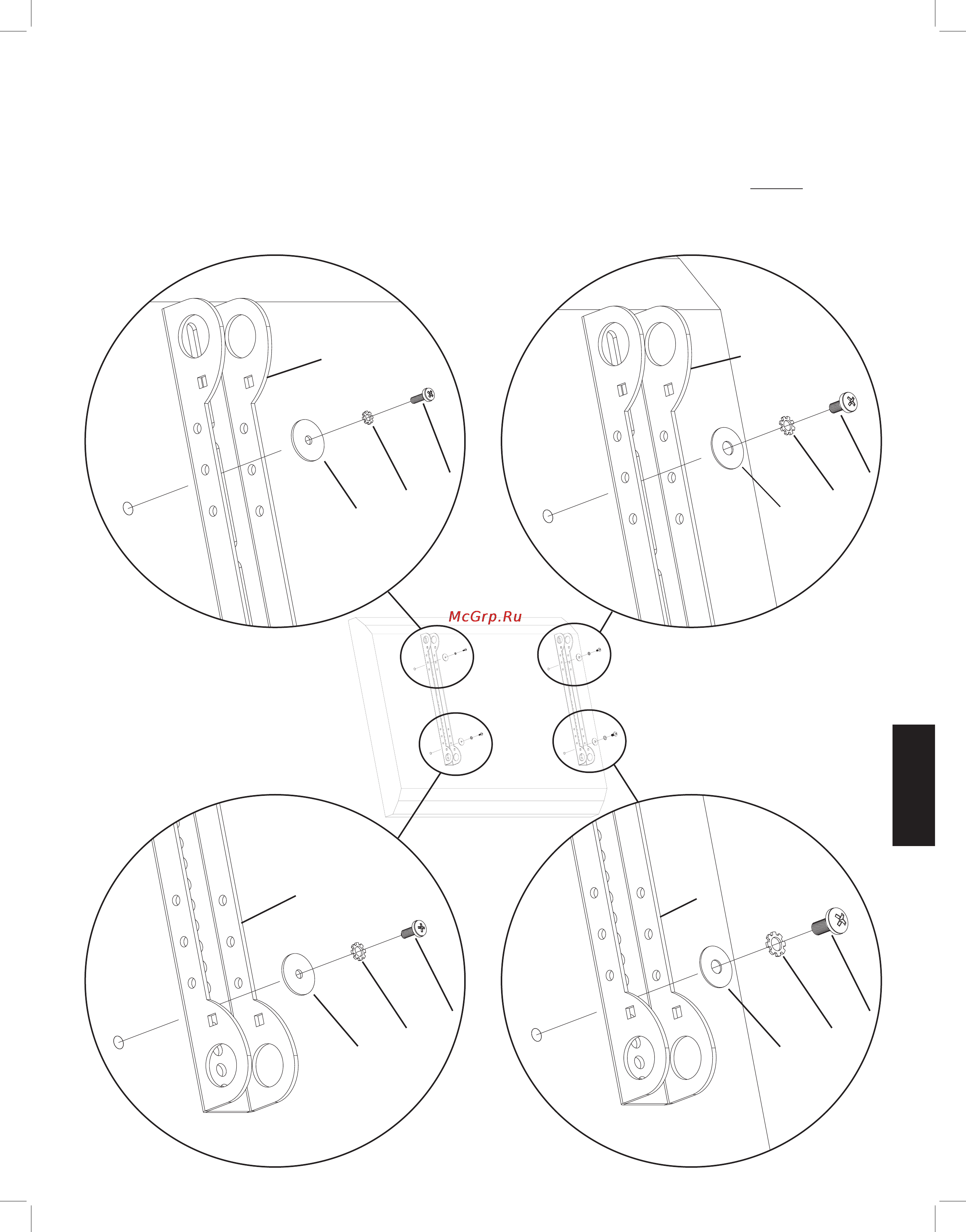

Винт диаметра M4 Винт диаметра M6

e e

p r

x z

dd ee

Рисунок 1

Винт диаметра M5 Винт диаметра M8

e e

q s

y aa

dd ee
