Шаг 7. Выравнивание и регулировка натяжения крепления

ВНИМАНИЕ! НЕ СНИМАЙТЕ натяжные гайки, отмеченные на рисунке 7!

Установив телевизор на настенную крепежную пластину (a) и затянув предохранительные болты (n), можно выровнять

его. Немного ослабьте два шестигранных винта в задней части кронштейна (b). Ослабив эти винты, можно отрегулировать

телевизор в пределах угла ±6º, и таким образом выровнять его. Выровняв телевизор, снова затяните шестигранным ключом

два шестигранных винта. Чтобы отрегулировать наклон телевизора, ослабьте фиксирующие ручки. Натяжные гайки,

отмеченные на рисунке 7 могут быть немного ослаблены или затянуты для регулировки натяжения кронштейна. При

необходимости отрегулировать натяжные гайки, расположенные вблизи телевизора, необходимо снять предохранительную

скобу, отрегулировать натяжение, а затем повторно установить предохранительную скобу, как показано на рисунке 7.

Установка предохранительной скобы

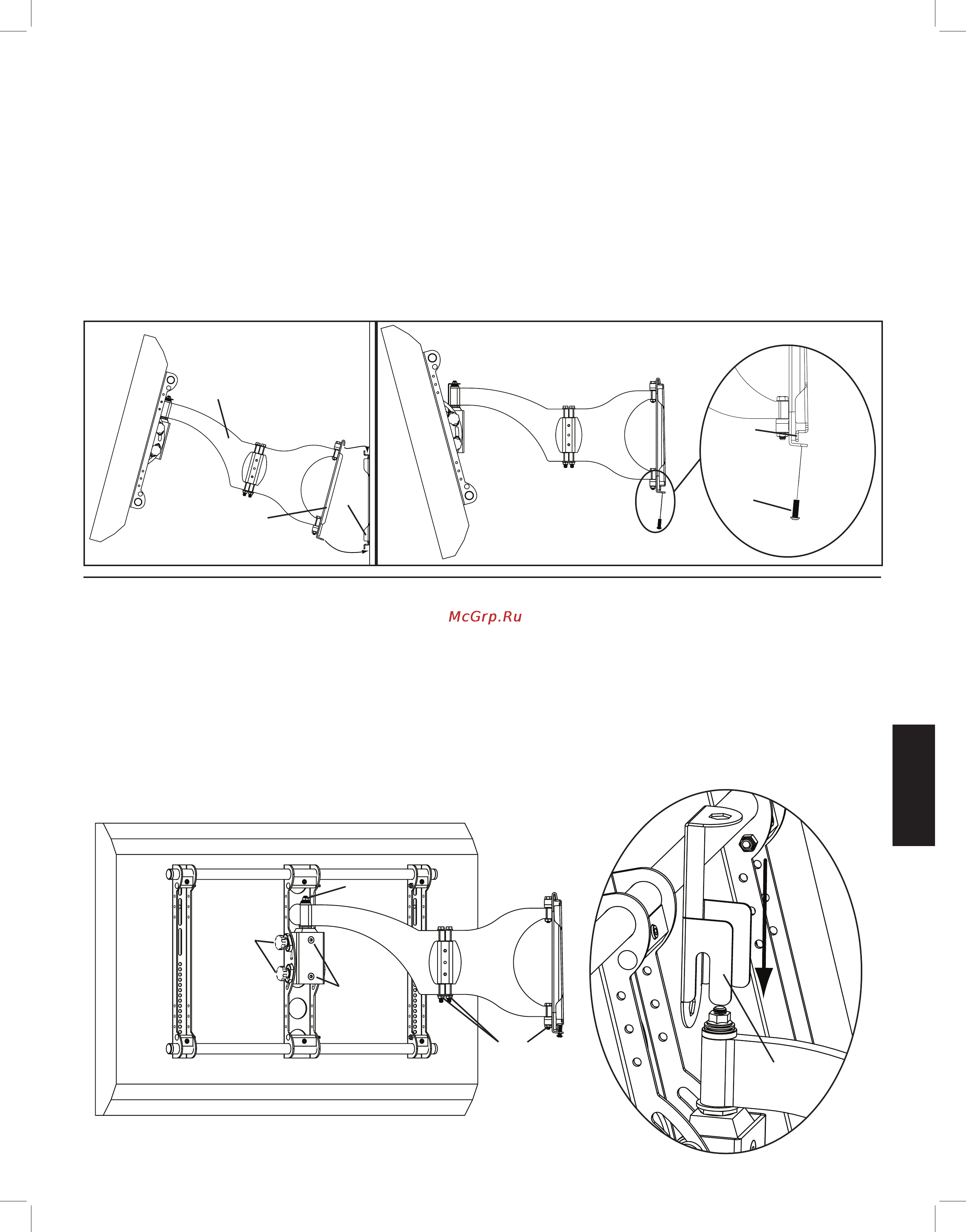

Рисунок 7

натяжная

гайка

натяжная

ручки

шестигранные

винты

натяжная гайка

предохранительная

скоба

Шаг 6. Прикрепление телевизора к настенной крепежной пластине

Внимание! Чтобы установить кронштейн на настенную крепежную пластину, может понадобиться два человека!

Компания Sanus не несет ответственности за травмы и порчу имущества.

Поверните кронштейн (b) перпендикулярно к плоскости телевизора, так, чтобы опорная пластина была параллельной к

плоскости телевизора. Чтобы поднять телевизоры некоторых моделей, может потребоваться два человека! Поднимите

собранный блок и установите опорную пластину на выступ в верхней части настенной крепежной пластины (a), как показано

на рисунке 6a. Сместите опорную пластину по настенной крепежной пластине вправо или влево, чтобы установить ее в нужное

положение. Ввинтите каждый предохранительный болт (n) в одно из трех отверстий в нижней части опорной пластины и

затяните так, чтобы болты скрылись за выступом в настенной крепежной пластине, как показано на рисунке 6b.

Рисунок 6а Рисунок 6b

выступ

a n

опорная пластина
