PYCCKO

Шаг 2. Прикрепление крепежных скоб к телевизору с искривленной задней панелью или с выступами.

Сначала нужно определить диаметр винта (t,u,v,w), который подходит для Вашего телевизора. Для этого попробуйте вручную

ввинтить каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт!

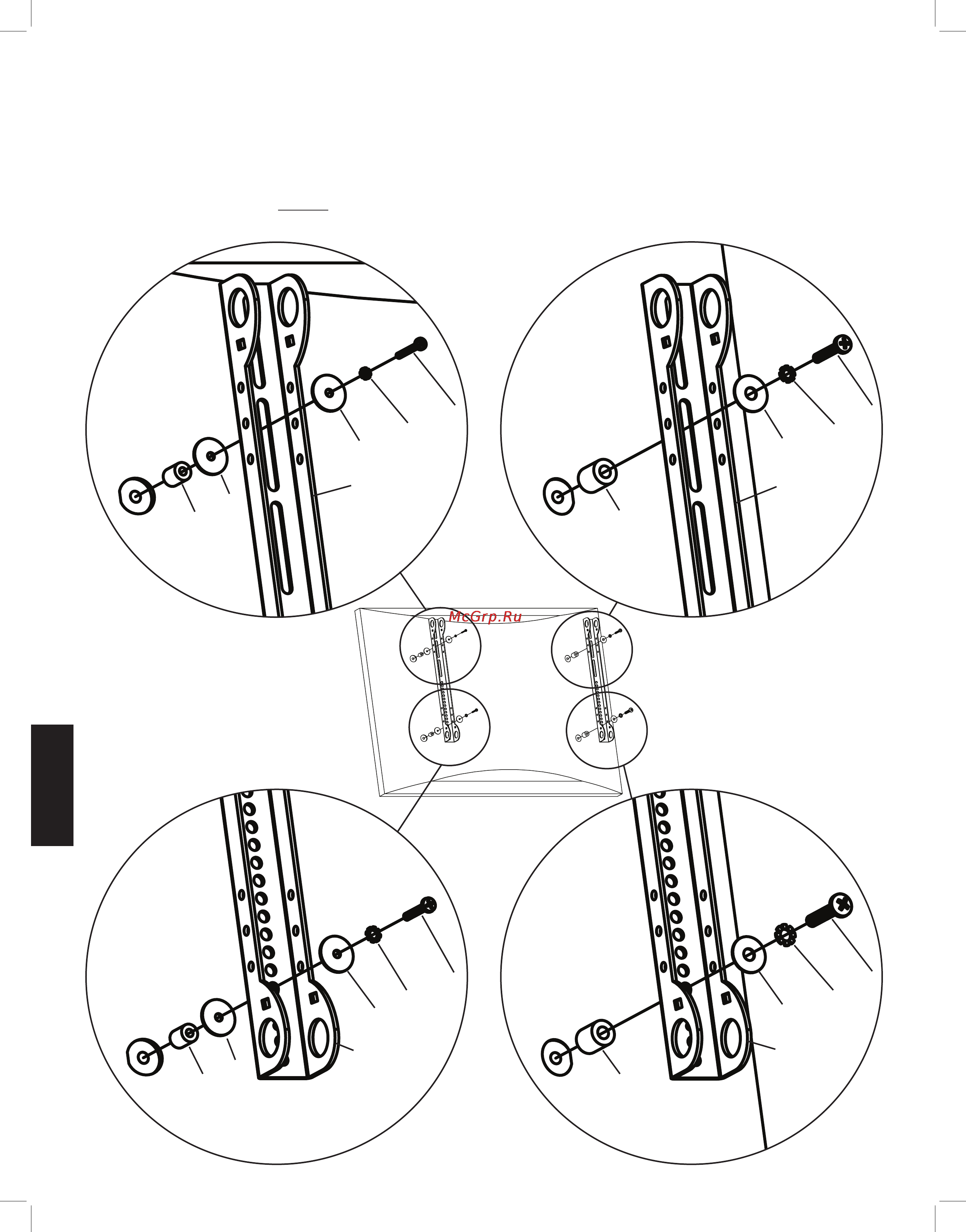

Определив нужный диаметр, рассмотрите рисунок ниже. Винт следует завинтить через соответствующую стонорную шайбу

(x,y,z,aa), шайбу (dd,ee), крепежную скобу для монитора (e), еще одну шайбу (dd - только диаметра М4/М5) и установочную

шайбу (bb,cc) в заднюю панель телевизора. Крепежные скобы должны быть прикреплены на одном уровне и центрированы по

вертикали. Следует закрепить каждую крепежную скобу для монитора на задней панели телевизора посредством двух винтов.

bb cc

Рисунок 2

Винт диаметра M5 Винт диаметра M8

u w

y aa

dd ee
