Беларус-322/422/622. Руководство по эксплуатации. Раздел В. Технические данные.
В2

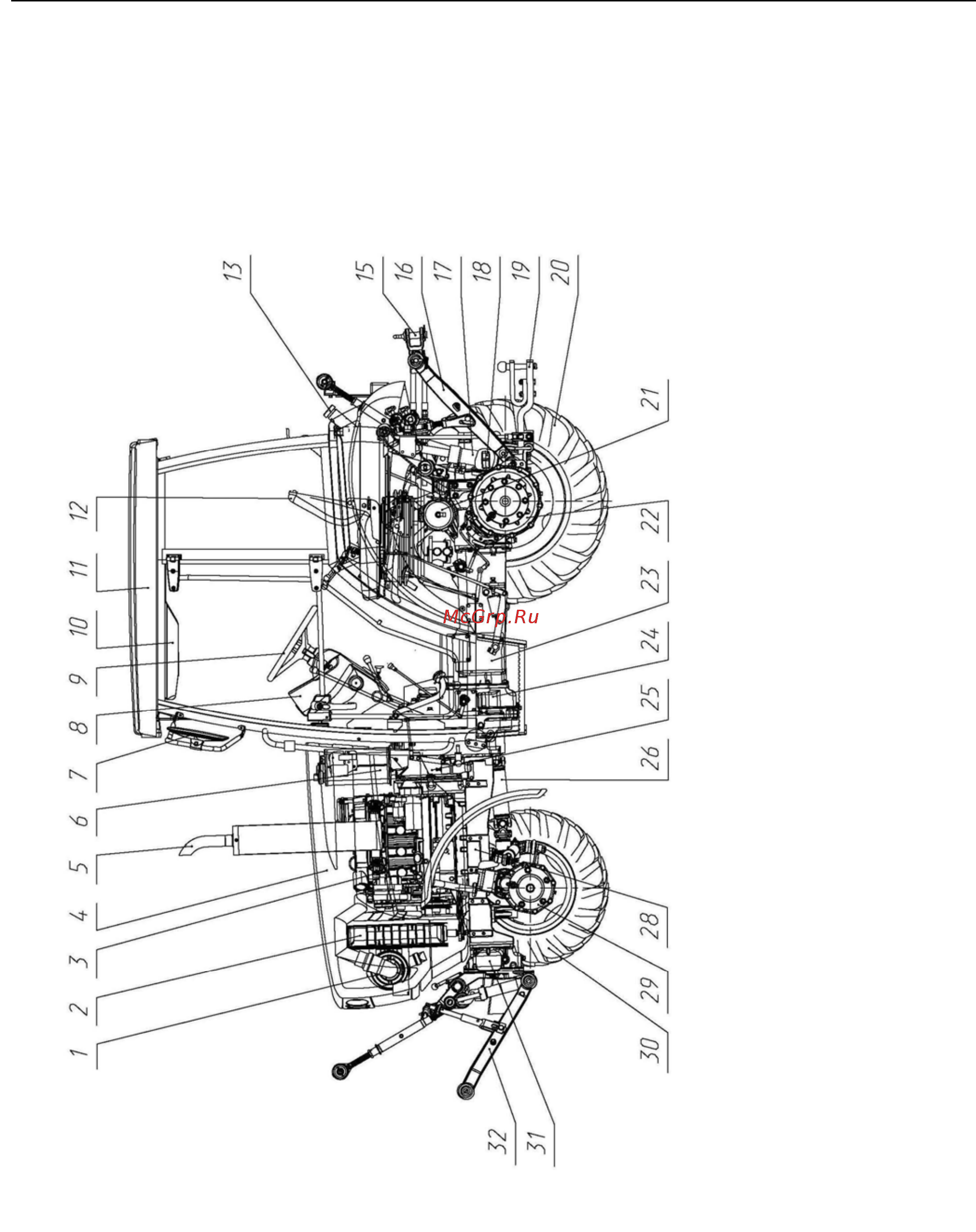

Рис.3.1 Тракторы Беларус-322/422:
1 - Фильтр воздушный. 2 - Радиатор системы охлаждения двигателя. 3-Двигатель. 4-Облицовка двигателя. 5- Глушитель. 6- Бак
масляный. 7-Зеркала заднего вида. 8-Шиток приборов.9-Рулевая колонка. 10-Блок вентиляции и отопления воздуха в кабине. 11-
Крыша кабины.12- Сиденье оператора.13- Бак топливный. 15 – Поперечина с вилкой. 16 –Заднее навесное устройство. 17 – Гид-
роцилиндры заднего навесного устройства. 18 – Задний ВОМ. 19 – Тягово-сцепное устройство. 20 –Колесо заднее. 21 – Пневмо-
баллон. 22 – Задний мост. 23 – Промежуточный корпус. 24 – Коробка передач. 25 – Муфта сцепления. 26 – карданный вал при-
вода ПВМ. 28 – Полурама. 29 – Передний ведущий мост (ПВМ). 30 – Переднее колесо. 31 – Передний ВОМ. 32 – Переднее на-
весное устройство.
