Беларус 322/422/622 Руководство по эксплуатации Раздел Г. Органы управления и приборы
Г11
Плавкие предохранители

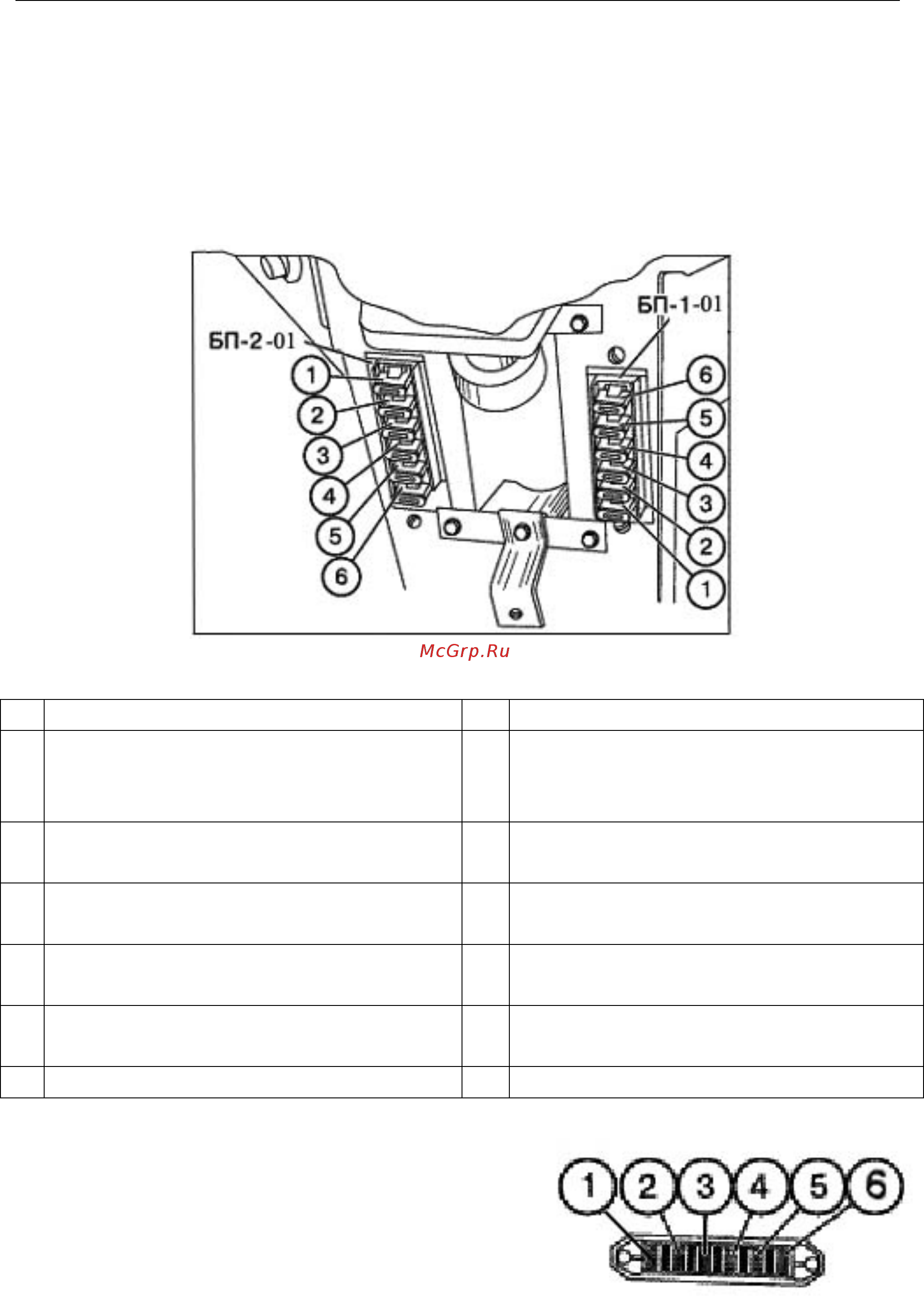

Под щиток приборов (рис.4.18) смонтированы два блока плавких предохраните-
лей электрических цепей БП-1-01 и БП-2-01. Для доступа к плавким предохранителям
отверните болт, расположенный под рулевой колонкой и снимите кожух.
Двенадцать плавких предохранителей защищают от перегрузок и короткого замыкания
следующие электрические цели трактора:
Рис.4.18
БП-2-01
БП-1-01
1 - дальний свет дорожных фар (25А); 1
- питание приборов и цепь прерыва-
теля контрольной лампы ручного
тормоза (15А);
2 - звуковой сигнал (15А); 2
- прерыватель указателей поворотов
(7,5А);
3 - переносную лампу (25А); 3
- ближний свет правой дорожной фа-
ры (7,5А);
4
- аварийная световая сигнализация
(15А);
4
- ближний свет левой дорожной фары
(7,5А);
5
- стеклоомыватель переднего стекла
(15А);
5
- правые габаритные огни, подсветка
приборов (15А);
6 - стоп-сигналы (15А); 6 - левые габаритные огни (7,5А).
Для защиты от перегрузок и короткого замыка-
ния электрических цепей электрооборудования
крыши кабины трактора предназначен блок плав-
ких предохранителей БП-4 (рис. 4.19). Пять плав-
ких предохранителей защищают от перегрузок
следующие электрические цепи:
Рис. 4.19
