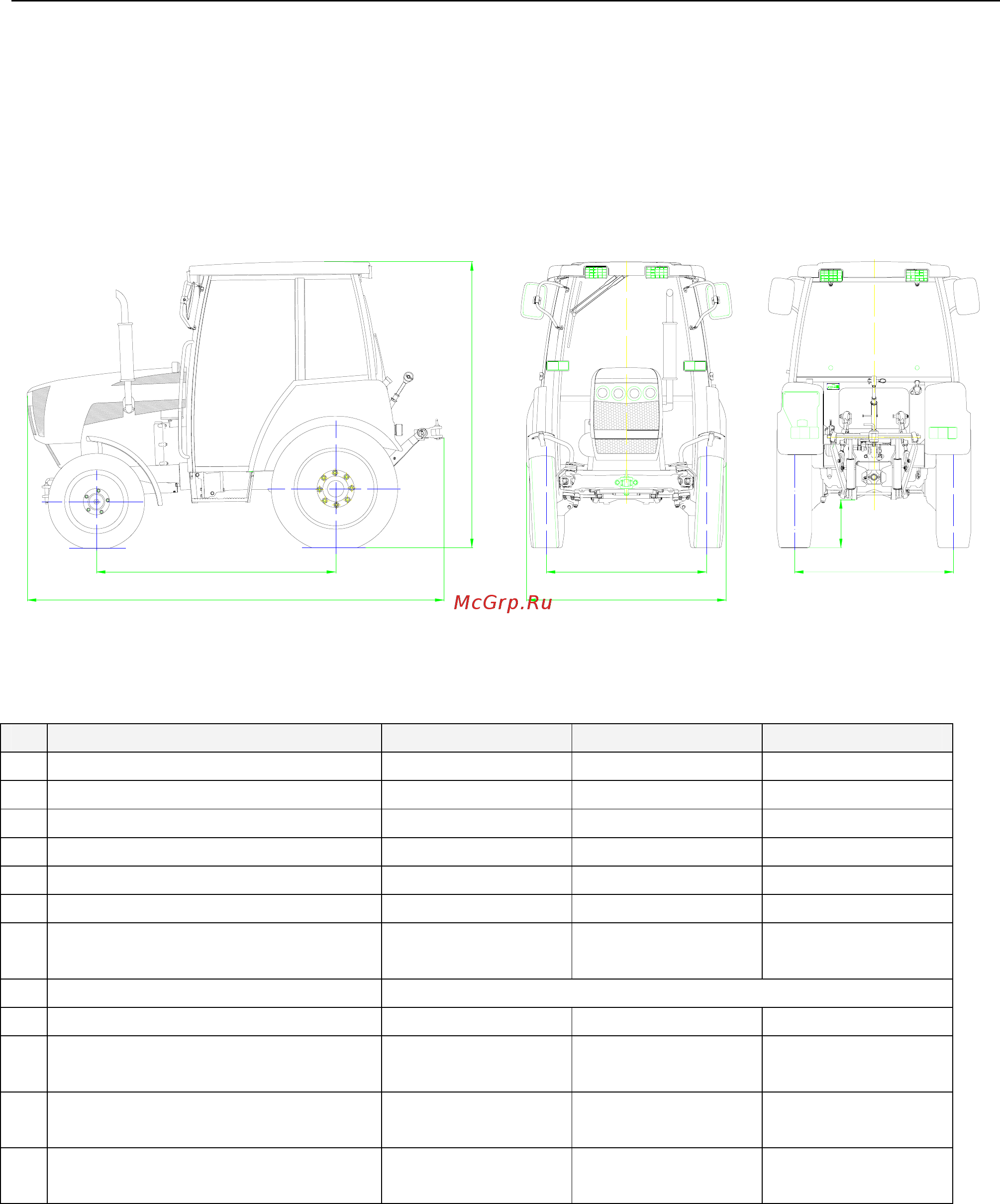

Беларус-322/422/622. Руководство по эксплуатации. Раздел В. Технические данные.
В6
Технические данные
Размеры и масса
Д
ЕГ
А Б
В
Ж
Наименование параметра Беларус 322 Беларус 422 Беларус 622
А Длина, мм 3115 3115 3450
Б Ширина, мм 1570 1570 1700
В Высота, мм 2245 2245 2310
Г База, мм 1840 1840 2015
Д Колея передних колес, мм 1280 и 1408 1280 и 1408 1388 и 1532
Е Колея задних колес, мм 1250 и 1400 1250 и 1400 1410 и 1510
Ж Дорожный просвет под
задним мостом, мм
330 330 360
Масса, кг:
- конструкционная 1850 2000 2200
- эксплуатационная (без
дополнительного балласта)
2050 2205 2410
- эксплуатационная макси-
мальная
4000 3000 3000
- в состоянии отгрузки с за-
вода
1930 2090 2300
