БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

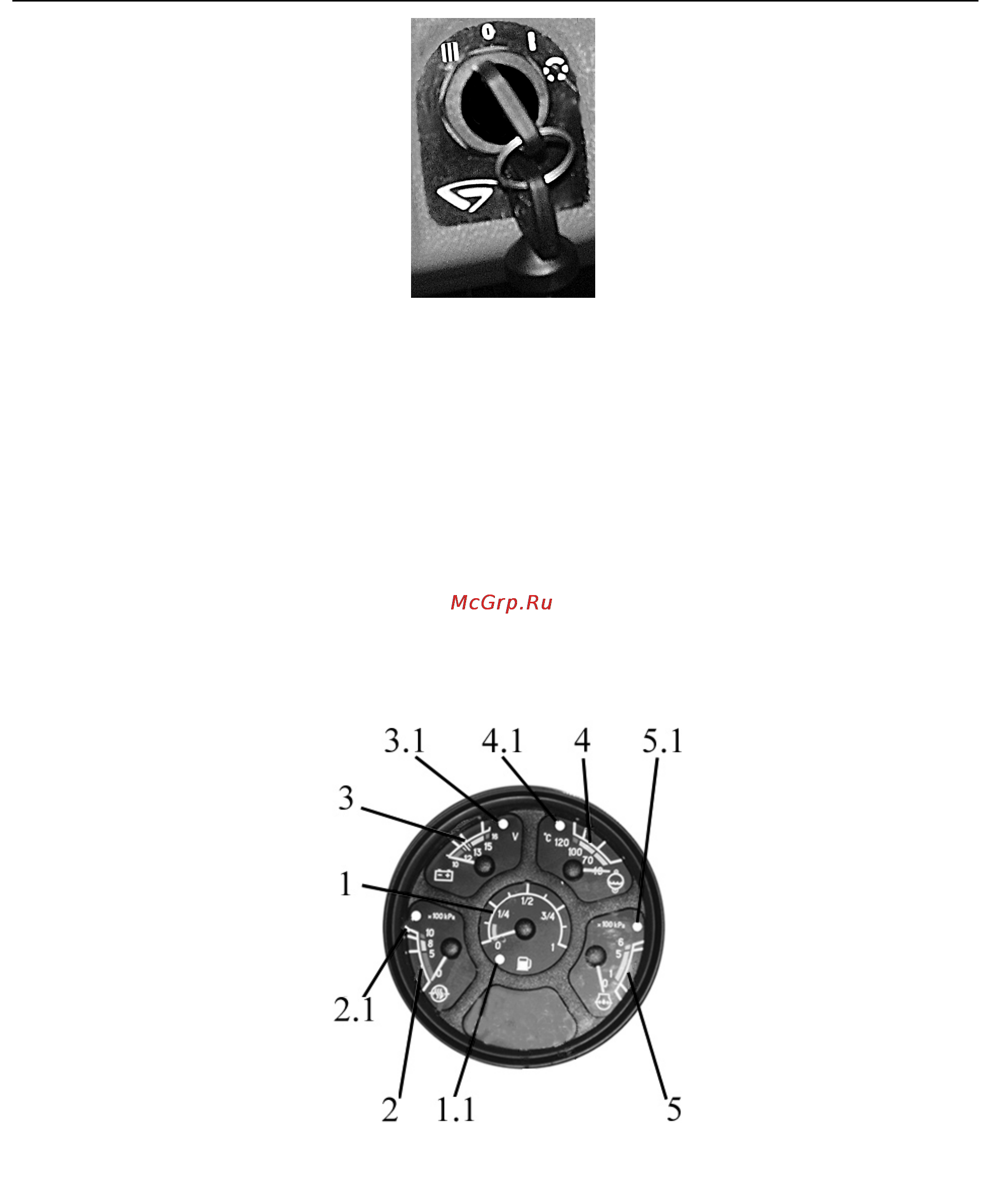

Рисунок 1.2 – Выключатель стартера и приборов

ВНИМАНИЕ: ПОВТОРНОЕ ВКЛЮЧЕНИЕ СТАРТЕРА ВОЗМОЖНО ТОЛЬКО

ПОСЛЕ ВОЗВРАТА КЛЮЧА В ПОЛОЖЕНИЕ «0» ВЫКЛЮЧАТЕЛЯ.

ДЛЯ ПЕРЕВОДА ВЫКЛЮЧАТЕЛЯ СТАРТЕРА И ПРИБОРОВ В ПОЛОЖЕНИЕ

«III» НЕОБХОДИМО КЛЮЧ ВДАВИТЬ В ВЫКЛЮЧАТЕЛЬ И ПОВЕРНУТЬ ЕГО ПРО-

ТИВ ЧАСОВОЙ СТРЕЛКИ.

1.3.3 Комбинация приборов

Комбинация приборов 11 (рисунок 1.1) включает в себя пять указателей с сигнальны-

ми лампами (рисунок 1.3).

1 – указатель объема топлива в баке;

1.1 – сигнальная лампа резервного объема топлива;

2 – указатель давления воздуха в пневмосистеме;

2.1 – сигнальная лампа аварийного давления воздуха в пневмосистеме менее;

3 – указатель напряжения;

3.1 – контрольная лампа зарядки дополнительной аккумуляторной батареи;

4 – указатель температуры охлаждающей жидкости дизеля;

4.1 – сигнальная лампа аварийной температуры охлаждающей жидкости дизеля;

5 – указатель давления масла в системе смазки дизеле;

5.1 – сигнальная лампа аварийного давления масла в системе смазки дизеле.

Рисунок 1.3 – Комбинация приборов
