БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

1.3 Устройство и работа трактора

1.3.1 Органы управления и контрольно-измерительные приборы

В настоящем руководстве по эксплуатации даны описание и принцип работы только

органов управления и приборов, указанных в разделе 1.3.1. Место расположения, назначе-

ние и принцип работы остальных органов управления (рычаги, педали, клавишные пере-

ключатели и пр.) аналогичны БЕЛАРУС-920.3/952.3 и представлены в РЭ 900-0000010, при-

лагаемому к тракторам БЕЛАРУС-920.4/952.4.

1 – ручка управления краном отопителя;

2 – пульт управления климатической установкой;

3 – дефлекторы;

4 – выключатель стартера и приборов;

5 – дистанционный выключатель аккумуляторных батарей;

6 – выключатель омывателя переднего стекла;

7 – центральный переключатель света;

8 – выключатель передних рабочих фар, установленных на кронштейнах передних фонарей;

9 – выключатель аварийной световой сигнализации;

10 – многофункциональный подрулевой переключатель, (указателей поворотов, дальне-

го/ближнего света, звукового сигнала, сигнализацией дальним светом);

11 – комбинация приборов;

12 – блок контрольных ламп;

13 – индикатор комбинированный;

14 – пульт программирования индикатора комбинированного.

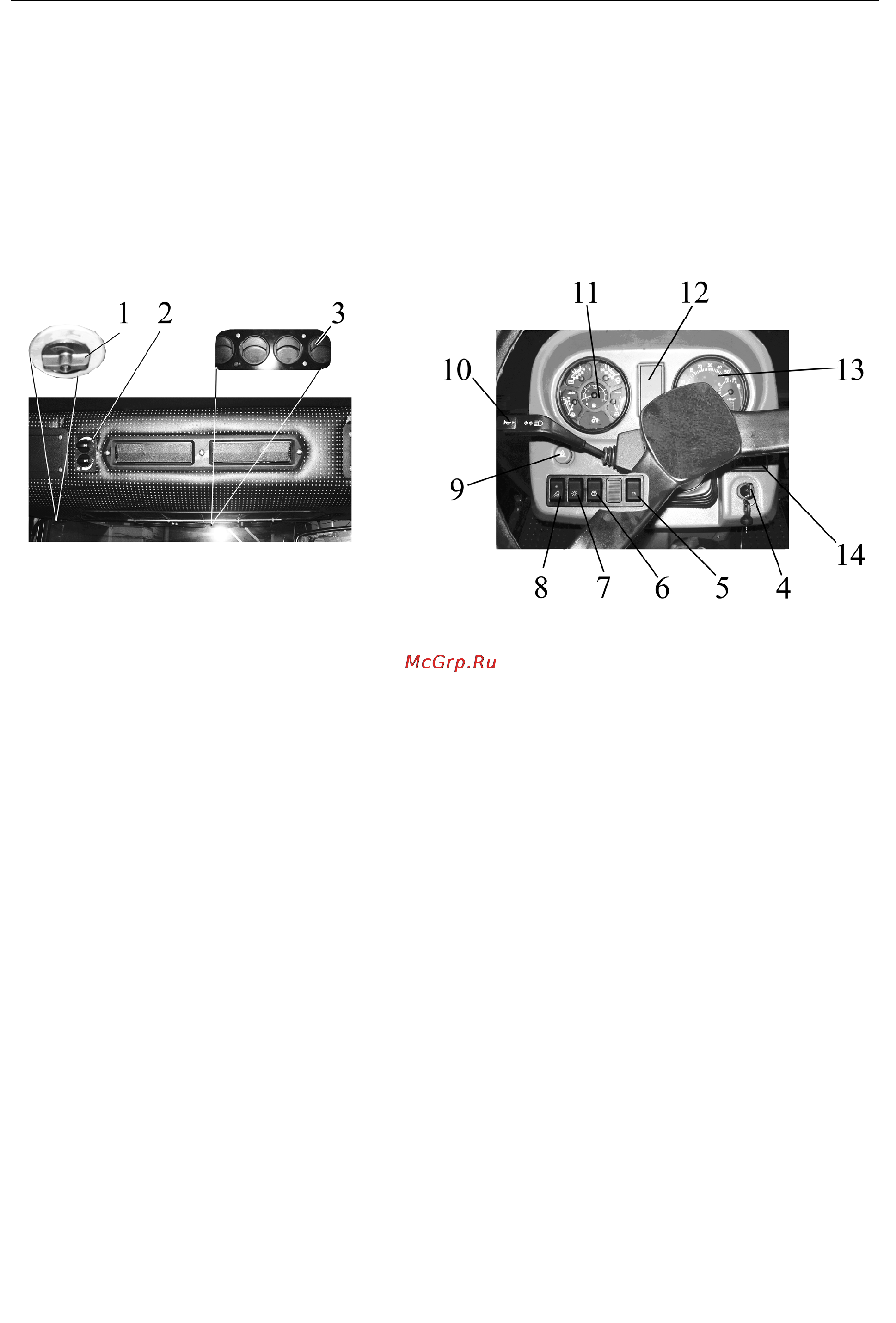

Рисунок 1.1 – Органы управления и контрольно-измерительные приборы

1.3.2 Выключатель стартера и приборов

Выключатель стартера и приборов 4 (рисунок 1.1) имеет четыре положения:

«0» – выключено;

«I» – включены приборы, блок контрольных ламп, свечи накаливания;

«II» – включен стартер (нефиксированное положение);

«III" – включен радиоприемник (поворот ключа против часовой стрелки).
