БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

Указатель давления масла в системе смазки дизеля 5 (рисунок 1.3) считывает инфор-

мацию с блока управления двигателем (БУД). Шкала указателя имеет три зоны:

- рабочая — от 100 до 500 кПа (зеленого цвета);

- аварийные (две) — 0 до 100 кПа и от 500 до 600 кПа (красного цвета).

В шкалу указателя встроена сигнальная лампа аварийного падения давления масла

(красного цвета) 5.1 (рисунок 1.3), которая загорается при понижении давления менее 100 кПа.

Примечание – При запуске холодного дизеля возможно давление до 600 кПа.

ВНИМАНИЕ: ЕСЛИ ЛАМПА АВАРИЙНОГО ДАВЛЕНИЯ ГОРИТ ПРИ

РАБОТАЮЩЕМ ДИЗЕЛЕ, НЕМЕДЛЕННО ОСТАНОВИТЕ ДИЗЕЛЬ И УСТРАНИТЕ

НЕИСПРАВНОСТЬ.

1.3.4 Блок контрольных ламп

Блок контрольных ламп 12 (рисунок 1.1)расположен на щитке приборов и включает в

себя три лампы. Схема расположения контрольных ламп – согласно рисунку 1.4.

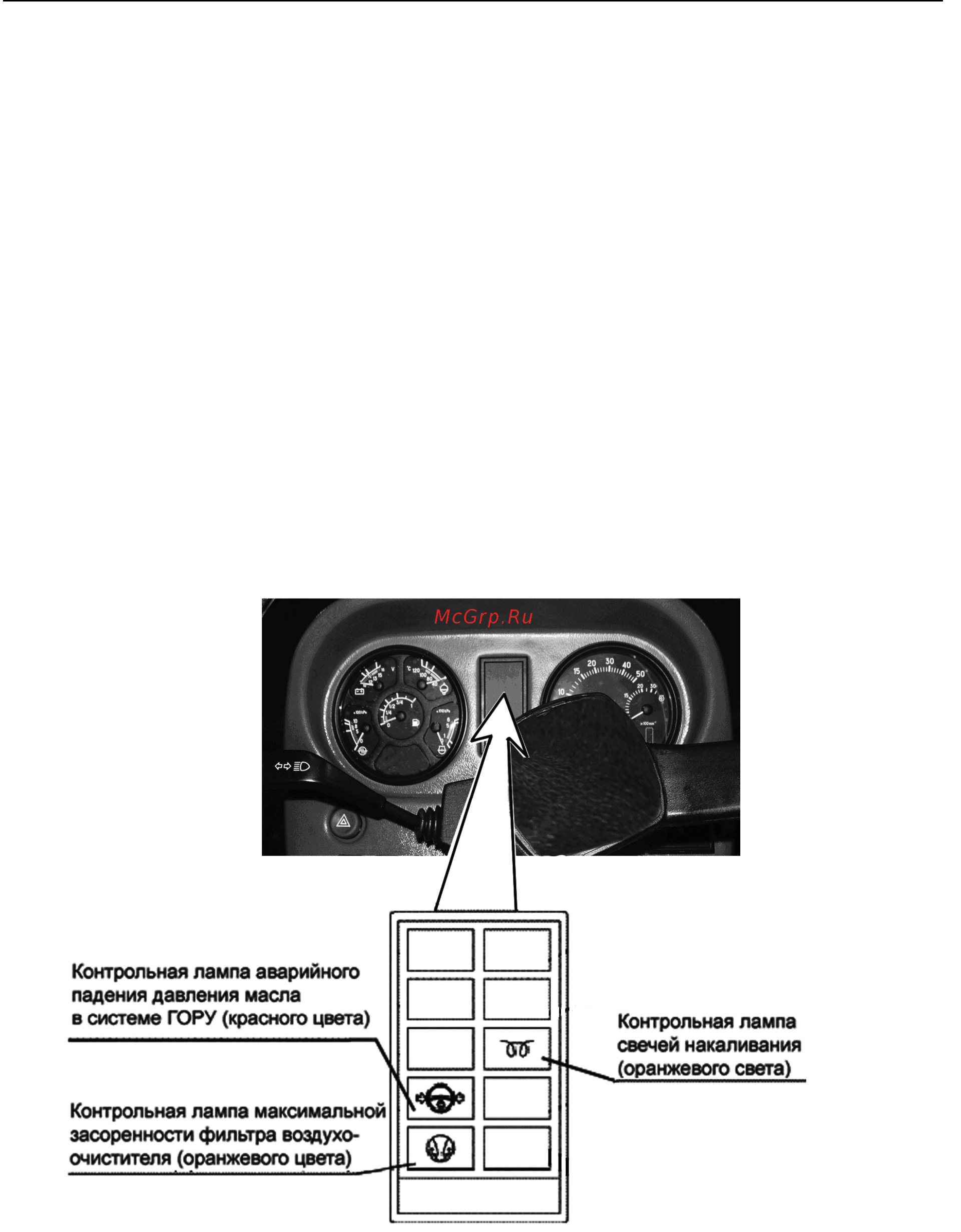

Рисунок 1.4 – Блок контрольных ламп

Принципы работы контрольных ламп, указанных на рисунке 1.4, приведены в

руководстве по эксплуатации 900–0000010 РЭ.
