БЕЛАРУС-920.4/952.4 Руководство по эксплуатации

1.3.5 Индикатор комбинированный

Индикатор комбинированный 13 (рисунок 1.1) (далее – ИК) и пульт программирова-

ния индикатора комбинированного 14 (рисунок 1.1) (далее – ПУ) отображают информацию

об эксплуатационных параметрах систем и агрегатов трактора и предоставляют оператору

данные о нарушении работы или о выходе из строя какой-либо системы.

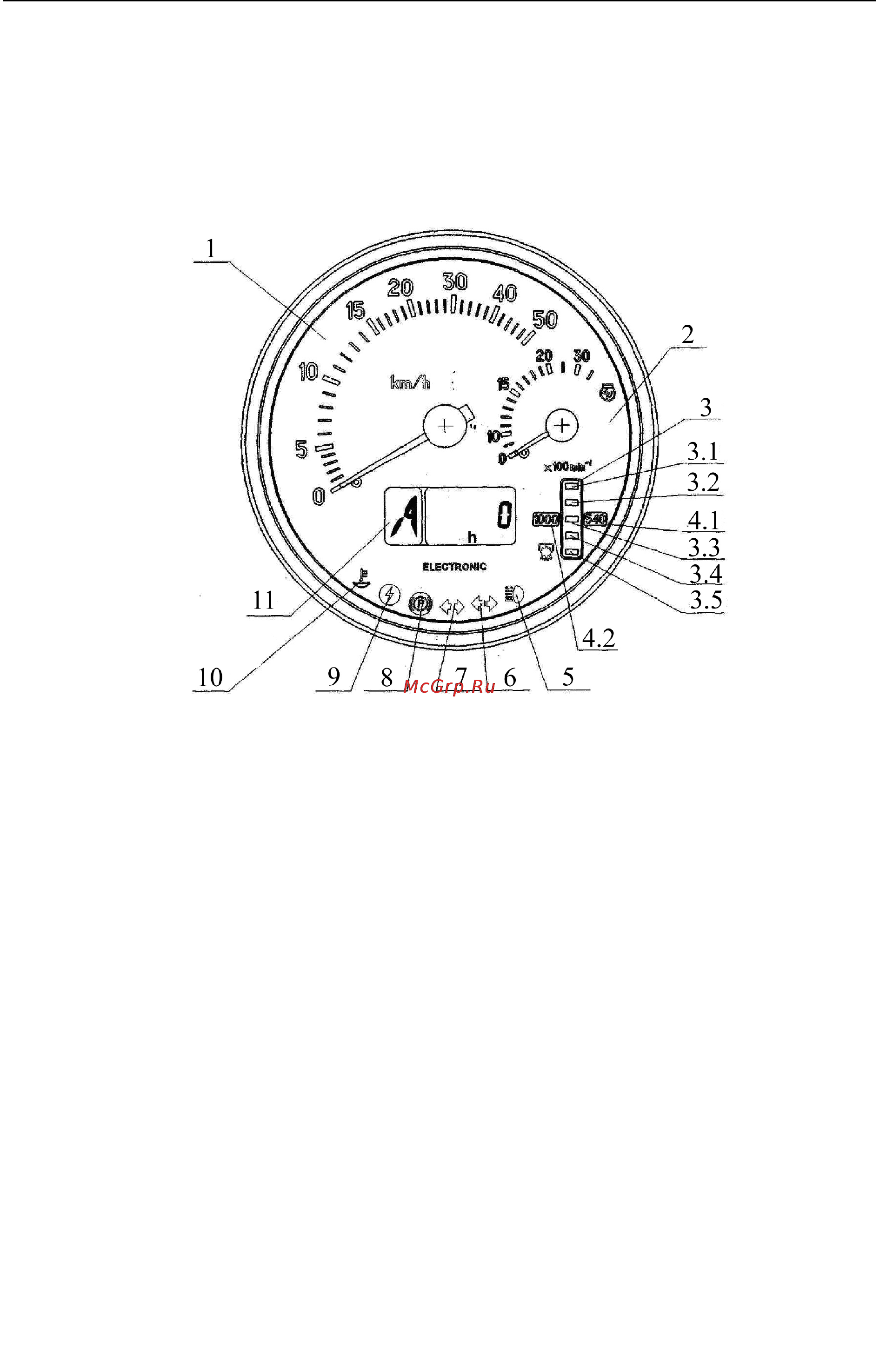

В состав ИК входят указатели и лампы-сигнализаторы, согласно рисунку 1.5:

1 – указатель скорости (стрелочный индикатор);

2 – указатель оборотов двигателя (стрелочный индикатор);

3 – указатель оборотов ВОМ (световой индикатор);

3.1, 3.5 – сегменты шкалы оборотов ВОМ (желтого цвета);

3.2, 3.3, 3.4 – сегменты шкалы оборотов ВОМ (зеленого цвета);

4.1, 4.2– сигнализаторы диапазонов шкал оборотов ВОМ (желтого цвета);

5 – контрольная лампа-индикатор включения дальнего света фар (синего цвета);

6 – контрольная лампа-индикатор включения указателей поворотов прицепа (зеленого цвета);

7 – контрольная лампа-индикатор включения указателей поворотов трактора (зеленый цвета);

8 – контрольная лампа-сигнализатор включения стояночного тормоза (красного цвета);

9 – контрольная лампа-сигнализатор повышенного напряжения бортовой сети (красного цвета);

10 – контрольная лампа-сигнализатор низкого уровня охлаждающей жидкости (желтого цвета);

11- многофункциональный индикатор;

Рисунок 1.5 – Индикатор комбинированный

1.3.6 Принцип работы и назначение указателей индикатора

комбинированного

а) 1 (рисунок 1.5) – указатель скорости – отображает на стрелочном индикаторе рас-

четную скорость движения трактора. Расчетная скорость выше действительной, т.к. не учи-

тывается буксование трактора.
