344-0000010 РЭ 117
При отказе одного или нескольких электроприборов необходимо:
– проверить и, при необходимости, заменить соответствующий предохра-
нитель. Место расположения предохранителей и защищаемые электрические
цепи приведены на рисунке 3.13 и таблице 3.4 соответственно. Необходимо
также использовать соответствующую схему электрическую принципиальную
(2.12);

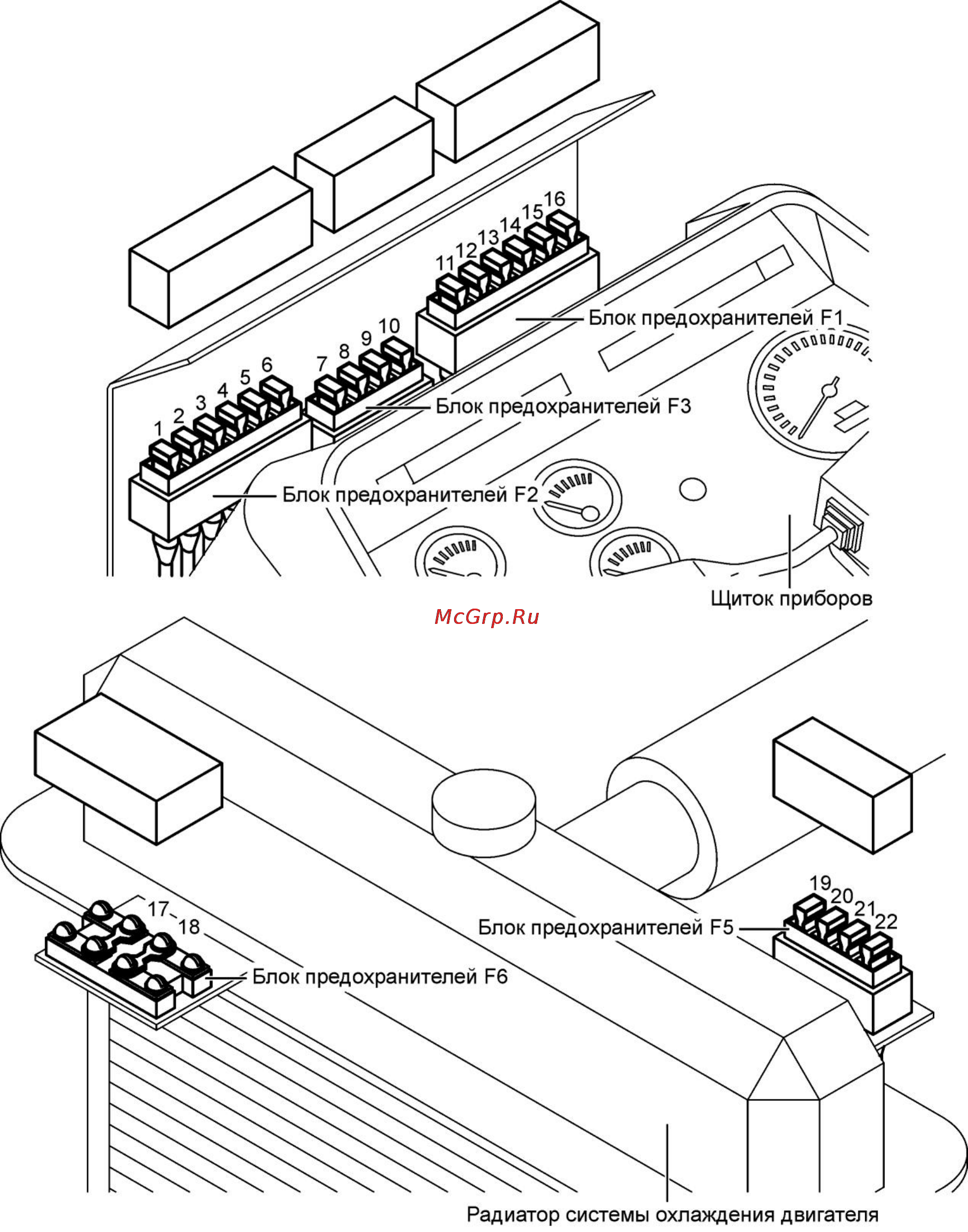

Рисунок 3.13 – Предохранители
