![Беларус МЛПТ-344 [80/197] Рисунок 2 6 схема электрическая принципиальная](/img/pdf.png)
Беларус МЛПТ-344 [80/197] Рисунок 2 6 схема электрическая принципиальная
![Беларус МЛПТ-344 [80/197] Рисунок 2 6 схема электрическая принципиальная](/views2/1156598/page80/bg50.png)
344-0000010 РЭ 81
Обозначение
Наименование
Кол.
Примечание
A1
Кондиционер МТ-8100000 «Эбершпехер»
1
A1.1
Агрегат воздухообрабатывающий
1
Входит в комплект
кондиционера
B1
Регулятор выходной температуры воздуха
1
M1
Электродвигатель вентилятора
1
S1
Переключатель режимов вентилятора
1
A1.2
Агрегат компрессорно-конденсаторный
1
Входит в комплект
кондиционера
YС
Муфта электромагнитная компрессора
1
А1.3
Блок датчиков давления
1
Входит в комплект
кондиционера
SP1.1
Датчик минимального давления
1
(0,4 МПа)
SP1.2
Датчик максимального давления
1
(1,2 МПа)
SP1.3
Датчик максимального давления
1
(1,6 МПа)
XS1.1...XS1.3
Колодка гнездовая 602601
3
XS2.1
Колодка гнездовая 602602
1
XS4.1
Колодка гнездовая 602604
1
XP1.1, XP1.2
Колодка штыревая 502601
2
XP37
Колодка штыревая 502604
1
П р и м е ч а н и е – Элементы схемы, не указанные в перечне, входят в состав
электрооборудования машины

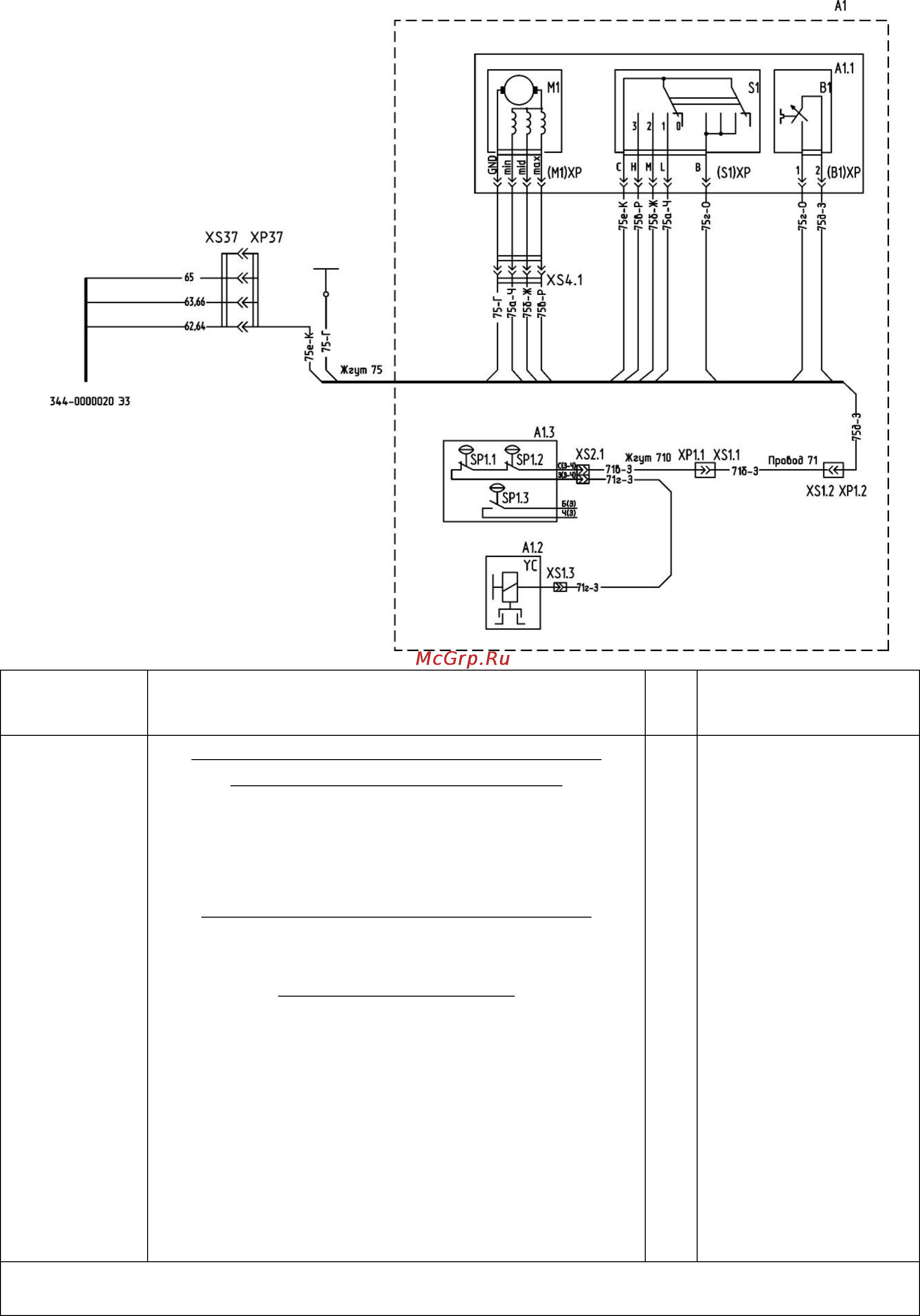

Рисунок 2.16 – Схема электрическая принципиальная
системы кондиционирования
