82 344-0000010 РЭ
Обозначение
Наименование
Кол.
Примечание
А81, А82
Электромагнит гидрораспределителя
1РГЕ-6Т/3.574Е.Г12.О1
2
B81
Датчик бесконтактный индуктивный ДИ-333-02
1
H81
Лампа контрольная 12.3803-116
1
цвет желтый
H82
Лампа контрольная 12.3803-115
1
цвет желтый
К81, К82
Реле 752.3777.000-10
2
S81
Переключатель П150М-06.14
1
S82
Выключатель ВК 12-41
1
S83
Датчик ДСДМ-М
1
S84
Датчик ДСДМ-М
1
S85
Переключатель П150М-06.
1
V81, V82
Диод КД 206А
2
XP81
Колодка штыревая 502601
1
(A81)X
Колодка гнездовая 0-0282189-7 (TYCO AMP)
1
желтая
(A82)X
Колодка гнездовая 0-0282189-2 (TYCO AMP)
1
серая
(B81)XP
Колодка штыревая 1-0962581-1 (TYCO AMP)
1
входит в состав
датчика B81
(B81)XS
Колодка гнездовая 0-0282191-1 (TYCO AMP)
1
(K81)X
Колодка гнездовая 607605
1
(K82)X
Колодка гнездовая 607605
1
(S81)X
Колодка гнездовая 605608
1
(S82)X
Колодка гнездовая 0-0282189-1 (TYCO AMP)
1
черная
(S83)X
Колодка гнездовая 0-0282191-1 (TYCO AMP)
1
черная
(S84)X
Колодка гнездовая 0-0282191-1 (TYCO AMP)
1
черная
(S85)X
Колодка гнездовая 605608
1

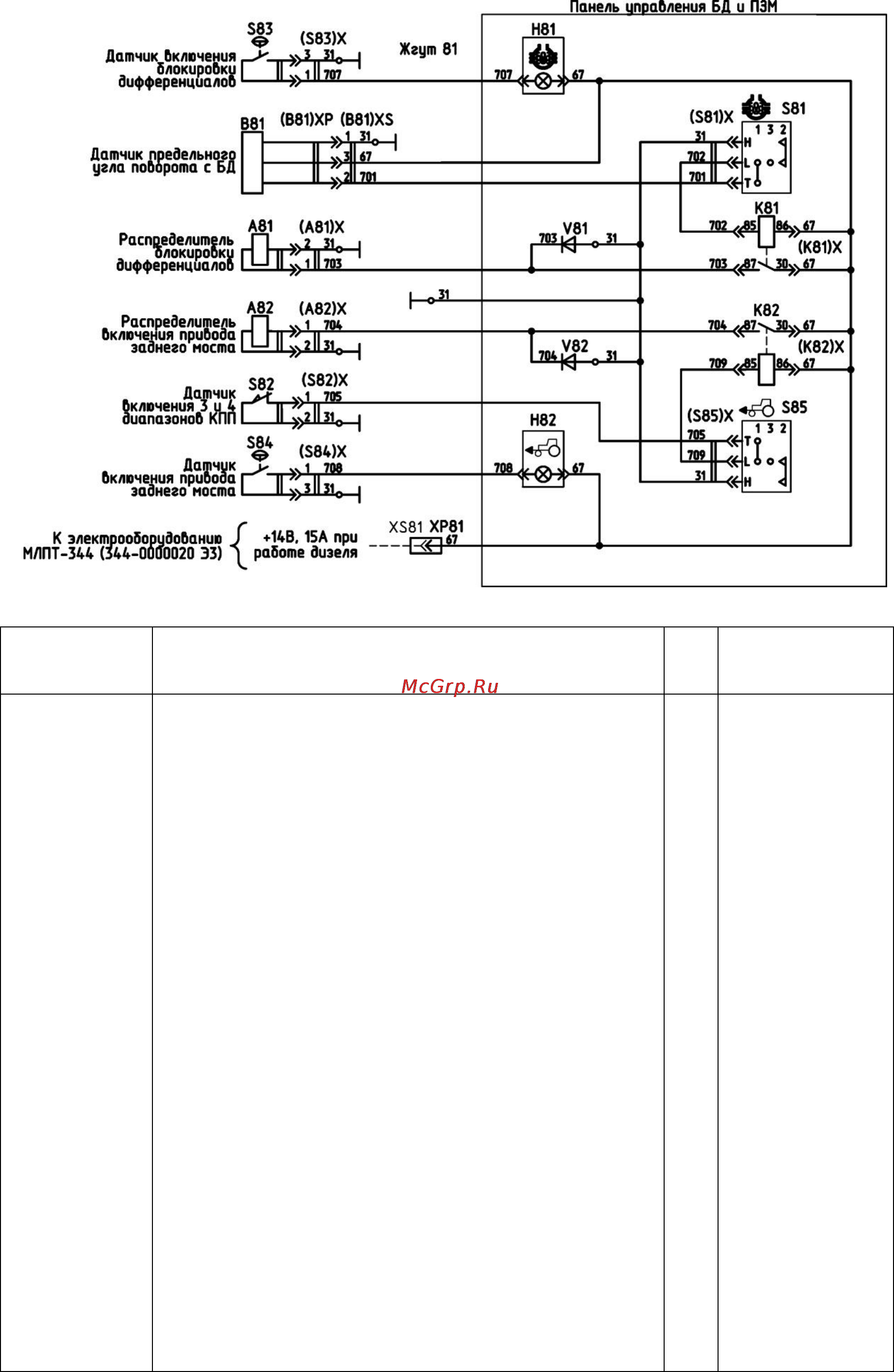

Рисунок 2.17 – Схема электрическая принципиальная управления
блокировкой дифференциалов и включения заднего моста
