344-0000010 РЭ 183

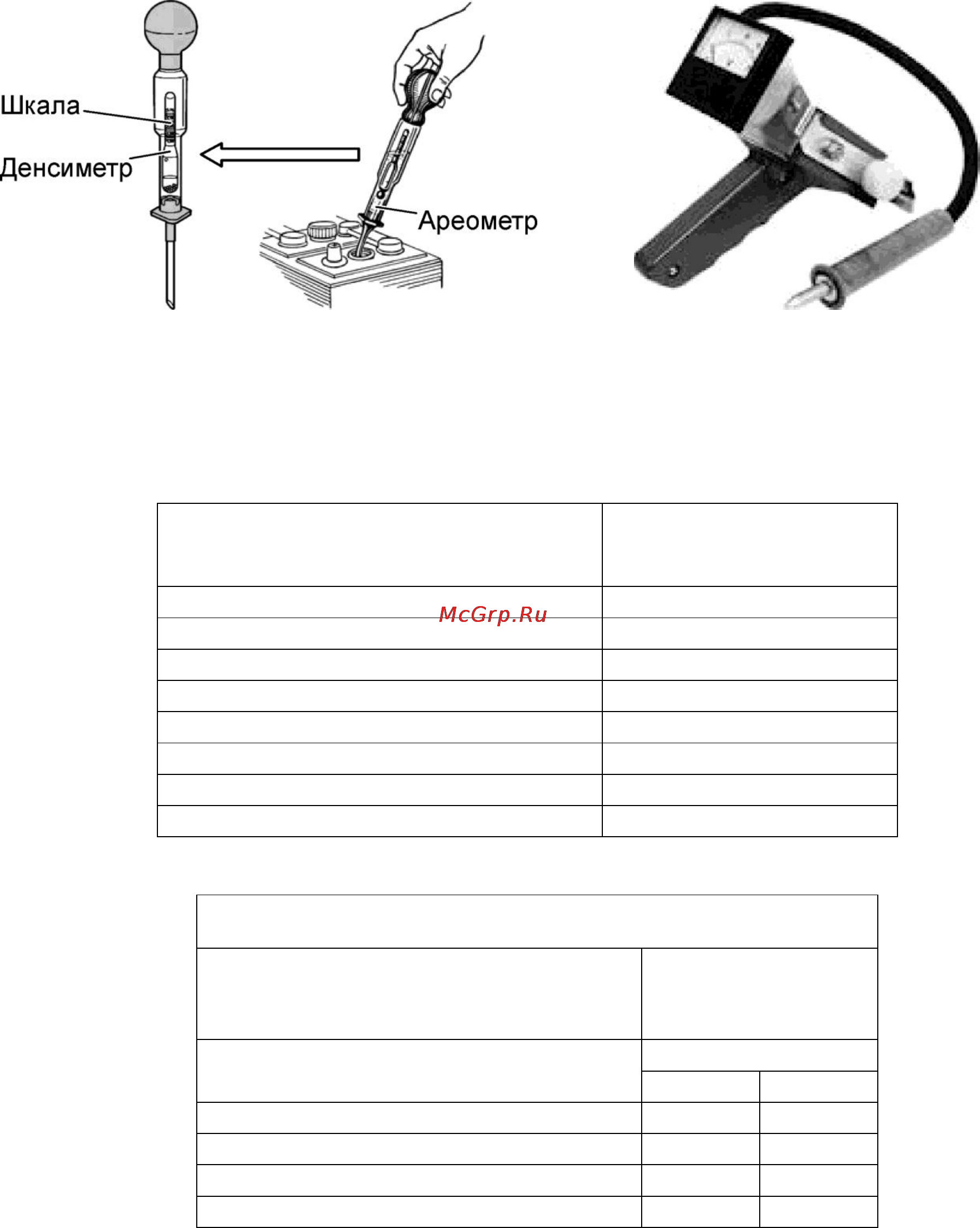

Рисунок 4.35 – Измерение плотности
электролита ареометром
Рисунок 4.36 – Нагрузочная вилка
Таблица 4.6 – Температурная поправка к плотности электролита
Температура электролита в процессе
измерений, °С
Поправка к показаниям
денсиметра, г/см
3
Свыше плюс 45
плюс 0,02
свыше плюс 30 до плюс 45 включ.
плюс 0,01
« плюс 20 « плюс 30 «
0,00
« плюс 5 « плюс 20 «
минус 0,01
«минус 10 « плюс 5 «
минус 0,02
« минус 25 « минус 10 «
минус 0,03
« минус 40 « минус 25 «
минус 0,04
минус 40 и ниже
минус 0,05
Таблица 4.7 – Степень зарядки АКБ по плотности электролита
Плотность электролита, приведенная к 25 °С, г/см
3
первоначальная
в зависимости от климатических
условий в соответствии с таблицей 4.4
определяемая
для оценки состоя-
ния АКБ
Батарея заряжена
Батарея разряжена
на 25%
на 50%
1,30
1,26
1,22
1,28
1,24
1,21
1,26
1,22
1,18
1,24
1,20
1,16
Определение степени зарядки АКБ по напряжению производить при ре-
гламентированном уровне электролита не ранее чем через 2 ч после отключе-
ния АКБ от потребителей нагрузочной вилкой (рисунок 4.36) с отключенными
сопротивлениями или вольтметром в следующей последовательности:
– плотно прижать контакты нагрузочной вилки (вольтметра) к соответ-
ствующим выводам АКБ на (5
-1
) с;
– определить степень зарядки АКБ по полученному значению с помощью
таблицы 4.8;
