344-0000010 РЭ 179

4.2.8.4 Проверку натяжения ремня привода компрессора системы конди-

ционирования производить по окончании обкатки и далее через каждые 125 ч

работы двигателя.

При приложении нагрузки F=(40±5) Н в центральной части ветви «шкив

компрессора – шкив коленчатого вала» (рисунок 4.33) стрела провисания

должна составлять от 15 до 22 мм.

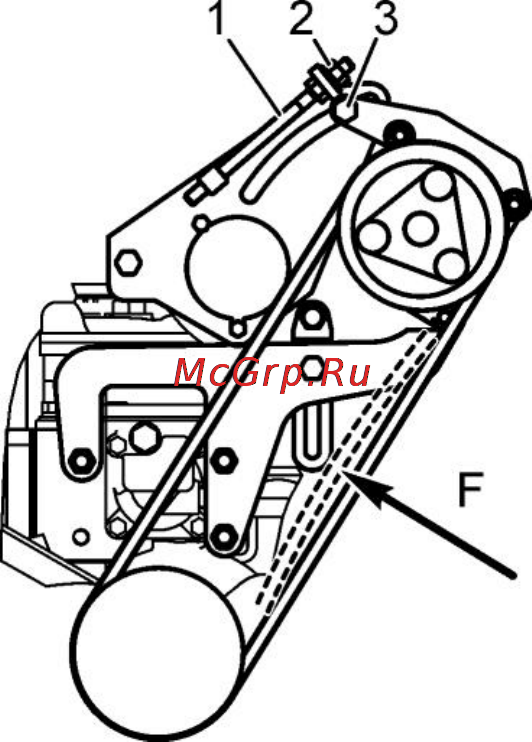

1 – регулировочный болт; 2 – гайка; 3 – резьбовое соединение

Рисунок 4.33 – Проверка натяжения ремня компрессора

системы кондиционирования

Для регулировки натяжения ремня необходимо ослабить резьбовое со-

единение 3, ослабить гайку 2 регулировочного болта 1, отрегулировать натяже-

ние ремня поворотом регулировочного болта 1, затянуть гайку 2 и резьбовое

соединение 3 крутящим моментом от 40 до 50 Н·м.

4.2.8.5 Очистку фильтров системы вентиляции производить по окончании

обкатки и далее через каждые 125 ч работы двигателя, для чего:

– отвинтить винты 2 (рисунок 4.34) и снять крышку 1 люка на крыше кабины;

– извлечь фильтры 3;

– легким постукиванием, чтобы не повредить бумажный фильтрующий

элемент, вытряхнуть из фильтра пыль;

– очистить фильтр с помощью сжатого воздуха под давлением не более

0,1 МПа. Насадку шланга необходимо удерживать на расстоянии не ближе 300 мм

от фильтра, чтобы не повредить бумажный фильтрующий элемент, направлять
